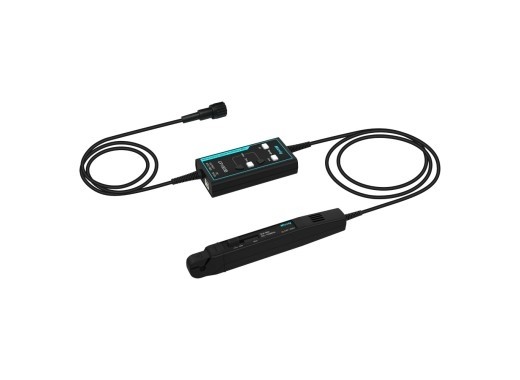

Micsig CP1003 current probe
Details
De Micsig CP1003 is niet langer verkrijgbaar, de CP1003B is de opvolger van dit product.
De Micsig CP1003 current probe met een bandbreedte van 100 MHz heeft een uitstekende prijs/kwaliteit verhouding. Daarom is het een zeer geschikte optie wanneer je op zoek bent naar een meer budgetproof current probe. Belangrijk om op te merken is dat deze probe alleen geschikt is voor Micsig oscilloscopen met een UPI interface, namelijk de TO3004, TO2004, TO1004, STO1004 en de SATO1004. Bovendien biedt de CP1003 nauwkeurige en gemakkelijke AC/DC meetmogelijkheden, een 6 A / 30 A bereikkeuze, overbelastingsindicatie, lage stroommetingen en een 1% DC nauwkeurigheid.
Modeloverzicht
| Model | CP503 | CP1003 | CP503B | CP1003B |
|---|---|---|---|---|
| Bandbreedte | 50 MHz | 100 MHz | 50 MHz | 100 MHz |
| Rise time | ≤ 7 ns | ≤ 3,5 ns | ≤ 7 ns | ≤ 3,5 ns |
| Power interface | Micsig UPI | Micsig UPI | Standaard BNC | Standaard BNC |
| Delay | < 6 ns (6 A) < 6 ns (30 A) |
< 6 ns (6 A) < 6 ns (30 A) |
< 30 ns (6 A) < 30 ns (30 A) |
< 30 ns (6 A) < 30 ns (30 A) |
| Voeding | DC 12 V | DC 12 V | DC 5 V / 3 A | DC 5 V / 3 A |
| Prijs |
Specificaties
| Stroombereik | 6 A / 30 A |
| Ingangsstroombereik | 20 mA ~ 6 Apk (6 A) 50 mA ~ 30 Apk (30 A) |
| Maximale ingangsstroom | 30 Apk，60 Apk-pk，21,21 Arms |
| Maximale werkspanning | CAT II 300V |
| Output sensitivity | 1 V / 2 A (6 A) 1 V / 10 A (30 A) |
| Maximale geleider diameter | 5 mm |
| Overbelastingsindicator | Knipperlicht |
Plus en minpunten
- Uitstekende prijs/kwaliteitsverhouding
- Alleen geschikt voor Micsig oscilloscopen met een UPI-interface.
