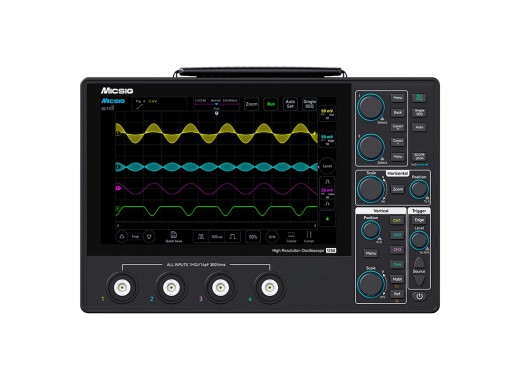

Micsig MHO14-200N tablet oscilloscoop
Details
De Micsig MHO14-200 is een competitief geprijsde 12-bit tablet oscilloscoop in de MHO1 serie. De tablet oscilloscoop beschikt over 4 analoge kanalen met een bandbreedte van 200MHz, en een geheugen van 110Mpts. De standaard gesegmenteerde opslag splitst opslagruimte in kleine segmenten, wat het mogelijk maakt om meerdere trigger events op te slaan in één geheugenpunt. Verder beschikt het apparaat over een grote 16000mAh batterij, meer dan dubbel het formaat batterij als in oscilloscopen in deze prijsklasse. Tot slot komt de oscilloscoop met een 8" TFT LCD touchscreen, met een gebruiksvriendelijk gebruikersinterface.
Modeloverzicht
| Model | MHO14-100N | MHO14-100 | MHO14-200N | MHO14-200 |
|---|---|---|---|---|
| Bandbreedte | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Rise time | ≤ 3,5 ns | ≤ 3,5 ns | ≤ 1,75 ns | ≤ 1,75 ns |
| Geïntegreerde multimeter | Nee |
Ja |
Nee |
Ja |
| Prijs |
Specificaties
| Kanalen | 4 |
| Geheugendiepte | 110 Mpts (gedeeld door aantal actieve kanalen) |
| Sample rate | 1 GS/s (gedeeld door aantal actieve kanalen) |
| Waveform capture rate | 50.000 wfm/s |
| Verticale resolutie | 12 bits |
| Interfaces | USB Host, USB-C, LAN, HDMI |
| Decodering | UART CAN CANFD LIN SPI I2C |
| Batterij | 3.7 V 16000 mAh lithium-ion batterij |
| Display | 8" TFT LCD (1280x800) |
| Multidisplay | 4½ digits |
| Afmetingen | 265 x 174 x 31 mm |
| Gewicht | 1.73 kg |
Accessoires
De MHO14-200N wordt standaard geleverd met:
- 4x Passieve probe
- Voedingsadapter
- Netsnoer
Plus en minpunten
- 16000 mAh batterij
- Zonder multimeter
Downloads
| Micsig MHO14 user manual |  (17.82 MB) | Download |
| MHO14-N series datasheet | (3.45 MB) | Download |
