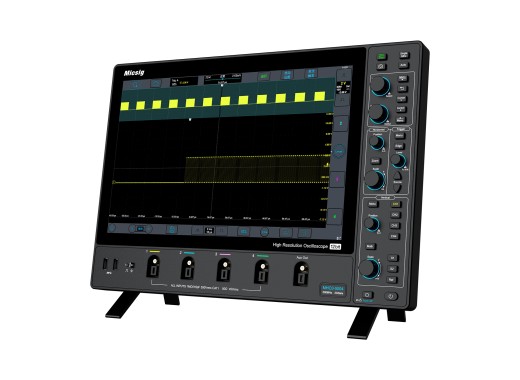

Micsig MHO3-5004 oscilloscoop
Details
De Micsig MHO3-5004 oscilloscoop is een 4-kanaals hoge-resolutie oscilloscoop met een bandbreedte van 500MHz. De oscilloscoop heeft een hoge resolutie van 12-bit ADC met een kwantiseringsniveau tot 4096, wat 16 keer zoveel is als een traditionele 8-bit ADC. Voor een vergelijkbare oscilloscoop met een 8-bits resolutie, zie de Micsig MDO-serie. De MHO3-5004 heeft een sample rate van 3GSa/s, een geheugendiepte van 360Mpts en een hoge waveform capture rate van 230.000wfm/s. Daarnaast heeft de oscilloscoop een groot 14" TFT touchscreen met een resolutie van 1920x1200 pixels.
De oscilloscoop ondersteunt bediening op afstand met PC en smartphone en kan gelijktijdig data opslaan op meerdere kanalen. De MHO3-5004 ondersteunt meerdere wiskundige functies zoals optellen, vermenigvuldigen en differentiëren naastdat de oscilloscoop ook FFT ondersteunt. De oscilloscoop heeft meerdere trigger types zoals edge, puls logic en meer.
Modeloverzicht
We bieden meerdere oscilloscopen in de MHO3-serie, die verschillen in bandbreedte en rise time.Model | MHO3-2504 | MHO3-3504 | MHO3-5004 |
---|---|---|---|
Bandbreedte | 250 MHz | 350 MHz | 500 MHz |
Rise time | ≤ 1,4 ns | ≤ 1,0 ns | ≤ 0,7 ns |
Prijs |
Specificaties
Kanalen | 4 |
Geheugendiepte | 360 Mpts (gedeeld door aantal actieve kanalen) |
Sample rate | 3 GS/s (gedeeld door aantal actieve kanalen) |
Waveform capture rate | 230.000 wfm/s |
Verticale resolutie | 12 bits |
Verticale schaal | 1 mV/div - 10 V/div |
Horizontale schaal | 1 ns/div - 1 ks/div |
Interfaces | USB Host, USB Apparaat, LAN, HDMI, Trigger Out |
Decodeermogelijkheden | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
Display | 14" TFT LCD (1920x1200) |
Afmetingen | 400 x 280 x 35,8 mm |
Gewicht | 4,3 kg |
Accessoires
De Micsig MHO3-5004 oscilloscoop wordt geleverd met:- 4x MSP500 passieve probe
- 4x MSP-BNC adapter
- 1x voedingsadapter
Plus en minpunten
- 14" touchscreen met een resolutie van 1920 x 1200
- 12 bit resolutie
- Geheugendiepte van 360 Mpts
Downloads
Micsig MHO3 series datasheet |
(11.01 MB) | Download |
Micsig MHO3 series user manual |
(14.98 MB) | Download |
