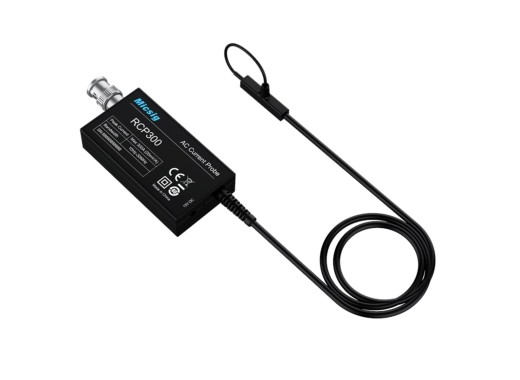

Micsig RCP1200XS AC current probe

Let op: Het product is identiek aan de RCP300XS op de foto's.

De Micsig RCP1200XS is een precisie Rogowski AC probe ontworpen voor ingenieurs met een behoefte voor hoog-frequente, nauwkeurige stroommetingen in compacte ruimtes. Met een meetbereik tot wel 1200A en een bandbreedte van 12Hz tot 30MHz is deze probe ideaal voor dynamisch testen, harmonische analyse en het observeren van het schakelgedrag van MOSFETs en IGBTs.

Voor het observeren van het schakelgedrag van MOSFETs en IGBTs kan de probe worden gebruikt voor double-pulse testen om de pin currents van devices gemaakt van materialen zoals SiC en GaN te meten. De RCP serie biedt excellente hoog-frequente meetcapaciteiten, wat de serie goed geschikt maakt voor het meten van de drain current (Id) van MOSFETs. De probe kan nauwkeurig de hoge snelheid signalen en snel-veranderende current waveforms opnemen, wat essentieel is voor het analyseren van hoog-frequente harmonische componenten.

Beschikkend over een 5mV/A output gevoeligheid (200x) en een dunne 1.6mm flexibele Rogowski coil, kan deze probe gemakkelijk door nauwe, druk bezette circuit omgevingen zoals TO-220 en TO-47 packages navigeren. De probe behoudt consistente droop van ±2% over het gehele meetbereik. Door de Rogowski coil constructie is de probe vrij van magnetische saturatie en hysterese effecten, en biedt stabiele en precieze metingen voor zelfs de snel veranderende stromen. Daarnaast zorgt het voor een minimale faseverschuiving, met een faseverschil van minder dan 0,8°, wat de probe ideaal maakt voor gevoelige analyses van vermogenselektronica. De RCP1200XS is uitgerust met een universele BNC-interface voor directe compatibiliteit met oscilloscopen, en het lichte ontwerp maakt het geschikt voor metingen in het veld.

Modeloverzicht

Specificaties

Accessories

De Micsig RCP1200XS wordt geleverd met:

• 1x 12V DC voedingsadapter

Downloads

Micsig RCP series quick guide

(444.73 KB)

Download
