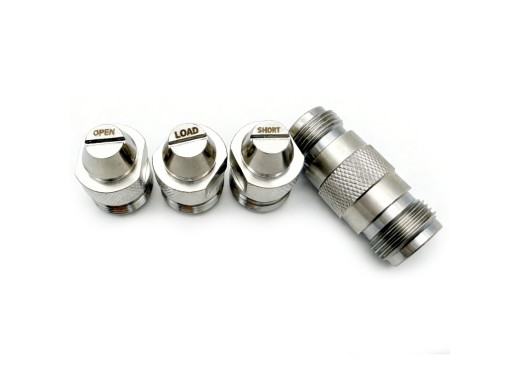

N-female kalibratieset
Details
De HG159 is een precisie N-type female-kalibratieset, bedoeld voor VNA-kalibratietoepassingen. De set bevat alle essentiële kalibratiestandaarden, zoals een 50Ω afsluitweerstand met gekalibreerde impedantiekarakteristieken, een open-circuit standaard, een short-circuit standaard en doorkoppeladapters voor tweepoortsmetingen. Eleshop biedt ook een male variant van deze set aan.
Specificaties
| Connectortype | N-type female (50 Ω) |
| Frequentiebereik | DC tot 3 GHz |
| Load | |
| Impedantie (Z) | 50 Ω |
| Return loss (3 GHz) | ≥ 30 dB |
| Short | |
| Impedantie (Z) | 50 Ω |
| Vertraging | 7,21 ps |
| Through | |
| Impedantie (Z) | 50 Ω |
| Vertraging | 70,2 ps |
| Verlies | 5.12 GΩ/s (0,031 dB GHz) |
| Open | |
| Impedantie (Z) | 50 Ω |
| Vertraging | 26,78 ps |
| Verlies (Primair) | 6.39 GΩ/s (0,008 dB GHz) |
| Verlies (Secundair) | 10,3 GΩ/s (0,048 dB GHz) |
Accessoires
De N-type female-kalibratieset wordt standaard geleverd met:
- 1x N-type female short standaard
- 1x N-type female open standaard
- 1x N-type female 50Ω afsluitweerstand
- 1x N-female naar N-female doorkoppeladapter
Downloads
| N female calibration set datasheet |  (118.05 KB) | Download |
