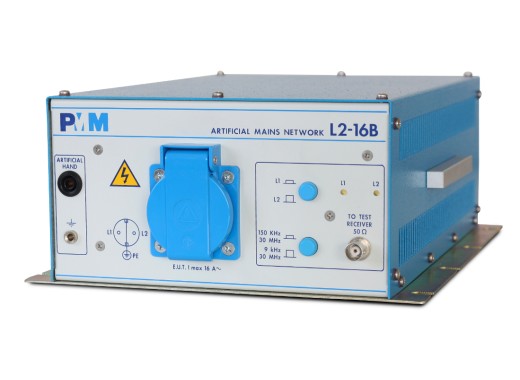

Narda PMM L2-16B LISN
Details
De Narda PMM L2-16B is een LISN (Line Impedance Stabilization Network) die in staat is om een maximale output stroom te genereren van 16A. Deze LISN kan worden gebruikt om de 'conducted noise' op de voedingslijn van single phase AC- en DC- gevoede apparaten te meten. De L2-16B is ontworpen om EMC pre-compliance testen te doen in het frequentiebereik van 9 kHz tot 30 MHz. Ook is het mogelijk om gerichter te meten door het frequentiebereik aan te passen naar 150 kHz tot 30 MHz.
De L2-16B beschikt over een Artificial hand circuit en daarnaast is het mogelijk om deze LISN op afstand te bedienen via PMM EMI ontvangers. De LISN dient aangesloten te worden tussen het EUT (Equipment Under Test) en de stroombron om zo de conducted noise nauwkeurig te meten zonder inferentie van de stroombron. De conducted noise kan gemeten worden ten opzichte van de Neutral-line en de Phase-line. De L2-16B voldoet aan EMC-richtlijnen CISPR 16-1-2, VDE 0876 en FCC part 15. Voor meer informatie kunt u de datasheet aan de onderzijde van de pagina raadplegen.
Mocht u opzoek zijn naar een LISN voor het testen van 3-phase 32A apparaten, kijkt u dan naar de Narda PMM L3-32 LISN.
Specificaties
| Frequentie bereik | 9 kHz - 30 MHz |
| Max. spanning | 250 VAC / 350 VDC |
| Max. stroom | 16 A |
| Impedantie | 50 Ω // (5 Ω + 50 µH) |
| EMC-richtlijnen | CISPR 16-1-2, VDE 0876, FCC part 15 |
| Connectiviteit | BNC, 16 A SCHUKO connector |
| Afmetingen | 230 x 105 x 285 mm |
| Gewicht | 5.5 kg |
Accesoires
De Narda PMM L2-16B wordt geleverd inclusief:
- RF kabel
- LISN remote control kabel
- Gebruikers handleiding
- Kalibratiecertificaat
- Netsnoer
Plus en minpunten
- Kiesbaar frequentiebereik
Downloads
| Narda PMM L2-16B datasheet |  (207.35 KB) | Download |
| Narda PMM L2-16B user manual | (883.41 KB) | Download |
