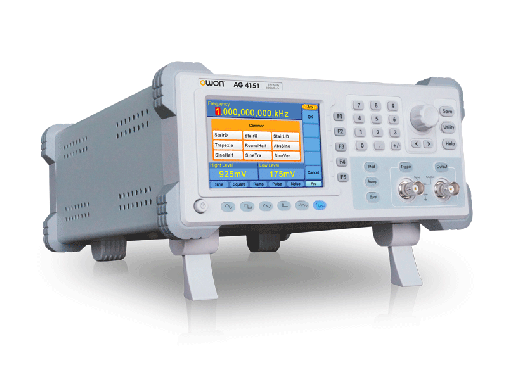

Owon AG4101 functiegenerator
Details
Deze functiegenerator is het vlaggenschip van Owon. Met geavanceerde DDS technologie, tot 150MHz, 400MS/s en 32 bit frequentie resolutie. De verticale resolutie is 14 bit. Er kunnen arbitrary waveforms gemaakt worden tot 1 Miljoen punten.
De volgende golfvormen kunnen gemaakt worden: sinus, blokgolf, zaagtand, puls, ruis, sinc, exponentieel (rise/decay), 32 kanaals digitale golfvorm (via aparte uitgang), DC output, en arbitrary waveshapes.
Er kan gemoduleerd worden met AM, FM, PM, FSK en PWM. De functiegenerator is voorzien van een 3.9" 480x320 kleuren TFT scherm.
| Model | AG4081 | AG4101 | AG4121 | AG4151 |
|---|---|---|---|---|
| Maximale outputfrequentie | 80 MHz | 100 MHz | 120 MHz | 150 |
| Maximale functielengte | 1M punten | 1M punten | 1M punten | 1M punten |
| Sample rate | 400 MS/s | 400 MS/s | 400 MS/s | 400 MS/s |
| Prijs (incl. BTW) | € 649,- | € 699,- | € 729,- | € 769,- |
Rechtsboven bij de bestelknop naast de afbeelding van de functiegenerator kunt u het gewenste model uit het drop-down menu selecteren.
Specificaties
| Verticale resolutie | 14 bits |
| Display | 4" LCD, 480x320 pixels |
| Ingebouwde functies | o.a. Sine, Square, Ramp, Pulse, Noise, Arbitrary, DC Zie de datasheet voor de overige aanwezige functies. |
| Uitgangsimpedantie | 50 Ω |
| Frequentiebereik | 1 μHz -80 MHz/120MHz/160MHz |
| Aplitudebereik | 10 mVpp - 10 Vpp (50 Ω) 10 mVpp - 20 Vpp (bij hoge impedantie) |
| Aantal kanalen | 2 |
| Aansluitingen | USB 2.0 type B |
| Gewicht (zonder doos) | 2.8 Kg |
| Afmetingen | 261 x 105 x 344mm (BxHxL) |
Zie de datasheet van de fabrikant voor een uitgebreid overzicht van de specificaties.
Accessoires
Functiegeneratoren uit de Owon AG4000 serie worden geleverd inclusief:
- Snelstarthandleiding (Engelstalig)
- USB kabel
- Netsnoer
- CD met Software (Windows XP, Vista, 7)
Voor meer informatie, zie de handleiding.
