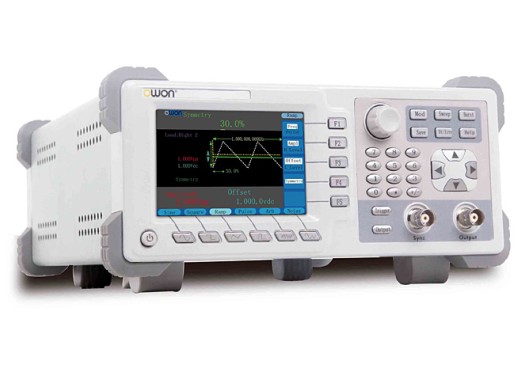

Owon AG4151 DDS arbitrary functiegenerator

Deze functiegenerator is het vlaggenschip van Owon. Met geavanceerde DDS technologie, tot 150MHz, 400MS/s en 32 bit frequentie resolutie. De verticale resolutie is 14 bit. Er kunnen arbitrary waveforms gemaakt worden tot 1M.

Deze pagina is verouderd. Er is een nieuwe pagina voor dit product: Owon AG4000 serie functiegenerator

De volgende golfvormen kunnen gemaakt worden: sinus, blokgolf, zaagtand, puls, ruis, sinc, exponentieel (rise/decay), 32 kanaals digitale golfvorm (via aparte uitgang), DC output, en arbitrary waveshapes.

Er kan gemoduleerd worden met AM, FM, PM, FSK en PWM. De functiegenerator is voorzien van een 3.9" 480x320 kleuren TFT scherm.

Bekijk de datasheet.
Bekijk de handleiding.

Specificaties (engelstalig):
Model AG4151
Bandwidth one channel 150MHZ
Sample Rate 400MSa/s
Vertical Resolution 14bits
Amplitude Flatness 20mVPP-20VPP
Standard waveforms Sine, Square, Pulse, Ramp, Noise
Arbitrary waveforms Sinc,Exponential Rise and Decay, DC, User defined, 32 channels digital waveform
Frequency Characteristics 400MSa/s?Resolution 1?Hz
Sine 1uHz—150MHz
Square 1uHz—50MHz
Pulse 1uHz—25MHz
Ramp 1uHz—1MHz
Noise 50MHz
Arbitrary waveforms
Wavelength 2 to 1Mpts
Sample Rate 200MSa/s
Vertical Resolution 14bits
Non-Volatile Memory 4 waveforms
Amplitude characteristics
Amplitude 10mVPP-10VPP(50 Ohm) 20mVPP-20VPP(High Impedance)
Resolution 1mVPP or 14bits
DC Offset Range ?AD+DC? ±5V(50 Ohm)±10V(High Impedance)
DC Offset Range Resolution 1mV
Load Impedance 50 Ohm(typical)
Modulation Characteristics
Modulation Waveforms AM, FM, PM, FSK, PWM, linear / logarithm sweep and burst waveform
Modulation Frequency 2 mHz-20.00 kHz, FSK 2mHz-100kHz)
Input / Output
Display 3.9-inch(480×320) TFT LCD
Type External modulation input/output, External trigger input/output, external reference clock input/output
Interface USB Host,USB Device,RS232,LAN
Mechanical
Dimensions(W×H×D) 235×110×295(mm)
Weight(without package) 3KG
