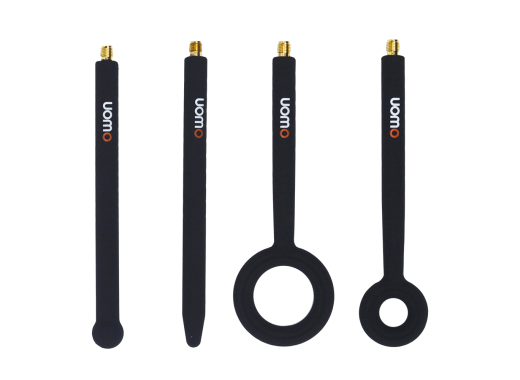

Owon EMI probe set
Details
Deze EMI probe set van OWON bestaat uit 4 probes waarmee elektromagnetische emissie gemeten kan worden. Met deze probes kan er dus, bijvoorbeeld tijdens het ontwikkelingsproces van een apparaat al, gekeken worden
of er elektromagnetishe storingsbronnen binnen het apparaat aanwezig zijn. Het meten en lokaliseren van elektromagnetische emissie is belangrijk bij het testen of een apparaat voldoet aan EMC-richtlijnen.
De probes in deze set zijn smal en handelbaar waardoor het gemakkelijk is om ook in kleine ruimtes de emissie te meten. Zo kan je dus ook op een PCB tussen verschillende componenten of traces metingen uitvoeren. De
set komt in een plastic beschermkoffer en bevat naast de 4 probes ook een N-SMA adapter en een kabel van 1 meter.
Probes
| Model | HW-30000-001 | HW-30000-002 | HW-30000-003 | HW-30000-004 |
|---|---|---|---|---|
| Bandbreedte | 30 MHz - 3 GHz | 30 MHz - 3000 MHz | 30 MHz - 3 GHz | 30 MHz - 3000 MHz |
| Resolutie | 2 mm | 1 mm | 10 mm | 25 mm |
| Impedantie | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
Accessoires
Deze probe set is inclusief:- 4 Probes
- N-SMA adapter
- 1m Kabel
- Plastic beschermkoffer
