Owon OEL3015T electronic load

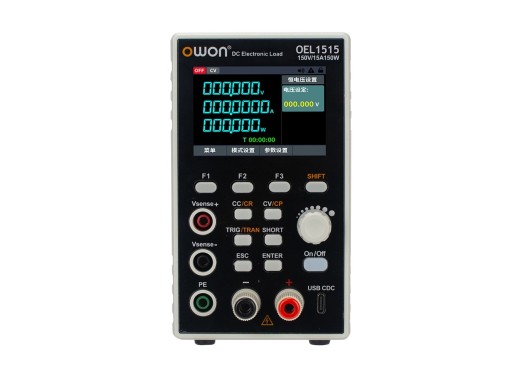

De getoonde afbeelding toont de OEL1515, maar deze is qua ontwerp en indeling vergelijkbaar.
Details
De OWON OEL3015T maakt deel uit van de programmeerbare elektronische loads uit de OEL15/30/60-serie. Dit is een kostenefficiënte, maar meer instapgerichte serie elektronische loads. Alle door ons aangeboden modellen zijn de T-versie en zijn standaard uitgerust met OCP-, OPP-, batterijontlaadtests en een ripple-test. De compacte OEL3015T heeft een vermogen van 150W en spannings- en stroombereik tot 300V en 15A.
Deze serie biedt de basisfunctionaliteiten, zoals een instelbare slew rate tot 2A/μs, een dynamische modus tot 5kHz en remote compensation. Een opvallende eigenschap die je niet vaak tegenkomt bij elektronische loads is de mogelijkheid om direct banaanstekkers op het frontpaneel aan te sluiten. Daarnaast beschikt de load over diverse testmogelijkheden, waaronder een batterijontlaadtest, ripple-test, OCP-test en OPP-test. Verder is het apparaat uitgerust met een helder 2,8 inch LCD-scherm met een resolutie van 1mV/1mA, en is het aan te sturen via RS232 of USB. Kortom: een compacte en betaalbare load, ideaal voor basistoepassingen in het thuislab.
Modeloverzicht
| Model | Vermogen | Ingangsspanningsbereik | Ingangsstroombereik | Prijs |
|---|---|---|---|---|
| OEL1515T | 150 W | 0 - 150 V | 0 - 15 A | |
| OEL3015T | 150 W | 0 - 300 V | 0 - 15 A | |
| OEL6015T | 150 W | 0 - 600 V | 0 - 15 A | |
| OEL1520T | 300 W | 0 - 150 V | 0 - 20 A | |
| OEL1530T | 300 W | 0 - 150 V | 0 - 30 A | |
| OEL3020T | 300 W | 0 - 300 V | 0 - 20 A | |
| OEL3030T | 300 W | 0 - 300 V | 0 - 30 A | |
| OEL6020T | 300 W | 0 - 600 V | 0 - 20 A | |
| OEL6030T | 300 W | 0 - 600 V | 0 - 30 A |
Specificaties
| Resolutie | 1 mV / 1 mA |
| Weerstand | 0,05 Ω - 7,5 Ω |
| Slew rate | 0,01 A/ms - 2000 A/ms |
| Statische modi | CC, CR, CV, CP |
| Dynamische modi | Ja, 5 kHz |
| Beveiliging | OPP, OCP, OVP, OTP |
| Interfaces | RS232, RS485, USB |
| Display | 2.8" TFT |
| Afmetingen | 84 x 151 x 283 mm |
| Gewicht | 2,5 kg |
Accessoires
De OEL3015T wordt standaard geleverd met:
- Voedingskabel
- Reservezekering
Downloads
| Owon OEL15/30/60 series datasheet |  (4.64 MB) | Download |
| OEL user manual | (1.72 MB) | Download |
