Artikelnummer: ELE000255

Details

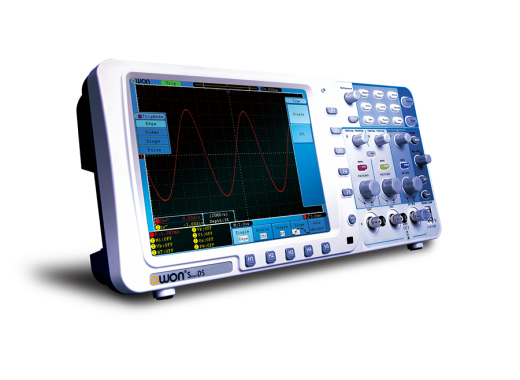

De Owon SDS8302V is een 2-kanaals oscilloscoop en de 300MHz versie in de serie van SDS oscilloscopen van Owon. Deze serie is de uitgebreidere serie van snelle 2-kanaals oscilloscopen van Owon. Deze 8 bits oscilloscopen zijn allen voorzien van een groot 8" kleurendisplay met een resolutie van 800x600 pixels en een groot geheugen van 10 Megabyte. Meetresultaten kunnen als screenshot of als binaire data worden geëxporteerd naar een pc via de USB type B-poort of naar een USB-geheugenstick via de USB type A-poort aan de zijkant. Ook is een LAN-aansluiting aanwezig. Met de optionele battery pack kunnen deze oscilloscopen zonder stopcontact werken.
Standaard beschikken alleen modelnummers met een "V" op het einde over een VGA poort.

De oscilloscopen ondersteunen zowel SCPI als LabVIEW software en kunnen via PictBridge direct printen.

Modellen

De verschillen tussen de modellen in de SDS serie zitten voornamelijk in de VGA poort, bandbreedte en de sampling rate. In onderstaande tabel staat een overzicht van deze specificaties per model.

ModelSDS7072SDS7102VSDS7202VSDS8202VSDS8302V
Bandbreedte 70 100 200 200 300
Sampling rate 1 GS/s 1 GS/s 1 GS/s 2 GS/s 2.5 GS/s
VGA poort no yes yes yes yes
Prijs 369 Incl. BTW: € 369,00 Excl. BTW: € 304,96 369 Incl. BTW: € 369,00 Excl. BTW: € 304,96 549 Incl. BTW: € 549,00 Excl. BTW: € 453,72 749 Incl. BTW: € 749,00 Excl. BTW: € 619,01 1149 Incl. BTW: € 1.149,00 Excl. BTW: € 949,59

Specificaties

Geheugen 10 MB (per kanaal)
Display 8" TFT, 800x600 pixels, 65535 kleuren
Ingangsimpedantie 1 MΩ
Rise Time
(at input)
SDS7072: ≤5 ns
SDS7102V: ≤3.5 ns
SDS7202V: ≤1.7ns
SDS8202V: ≤1.7 ns
SDS8302V: ≤1.17 ns
Horizontale schaal
(input)
SDS7072: 2 ns/div - 100s/div
SDS7102V: 2 ns/div - 100s/div
SDS7202V: 2ns/div -100s/div
SDS8202V: 1 ns/div - 100s/div
SDS8302V: 1 ns/div - 100s/div
Verticale gevoeligheid
(input)
2 mV/div - 5 V/div
A/D convertor 8 bits resolutie
Maximale spanning 400V (piek - piek)
Probe ondersteuning 1x, 10x, 100x, 1000x
Aantal kanalen 2
Aansluitingen USB 2.0 type A, USB 2.0 type B, LAN
Gewicht (zonder doos) 1.8 Kg (zonder accu)
Afmetingen 340 x 155 x 70 mm

Een uitgebreid fabrikantsoverzicht van de specificaties van de SDS-serie kunt u hier vinden.

Accessoires

Alle oscilloscopen uit de SDS serie worden geleverd inclusief:

  • 2 probes: 1x / 10x
  • USB kabel (70 cm)
  • Netsnoer (170cm)
  • Handleiding (Engelstalig)
  • Software (Windows 98, XP, Vista, 7)
  • 3 jaar garantie

Opties

  • Stevige Owon draagtas (hier te bestellen)
  • Battery pack (hier te bestellen)

De handleiding voor de SDS serie kunt u hier downloaden.
