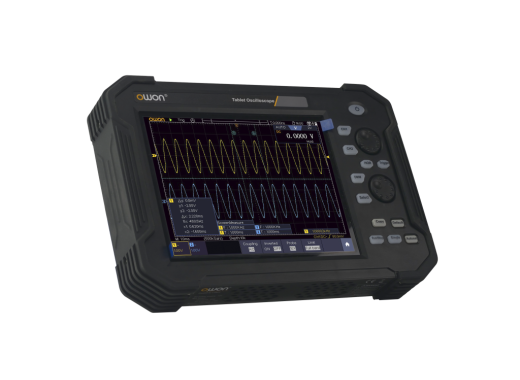

Owon TAO3122A handheld oscilloscoop
Details
De Owon TAO3122A is een handheld oscilloscoop met een bandbreedte van 120 MHz. Deze handheld oscilloscoops heeft een 40 Mpts geheugendiepte en 1 GSa/s sample rate een vergelijkbare of zelfs betere specificaties dan veel stand-alone oscilloscopen rond dit prijspunt. Alhoewel de meeste oscilloscopen een verticale resolutie van 8 bits hebben, heeft de Owon TAO3122A oscilloscoop een verticale resolutie van 14 bits. Samen met de decodeermogelijkheden zorgen deze specificaties ervoor dat deze handheld oscilloscoop erg aantrekkelijk is.
Deze handheld oscilloscoop heeft 2 kanalen en wordt geleverd met een multimeter. Daarbovenop heeft de TAO3122A een 8000 mAh batterij die tot 5 uur mee kan gaan bij continu gebruik. Bovendien heeft de TAO3122A een 8-inch capacitief touch-screen om het navigeren te vergemakkelijken.
Voor het exporteren van uw metingen heeft u meerdere aansluitmogelijkheden, zoals LAN of USB. Het is ook mogelijk uw metingen direct af te drukken via de USB-poort met behulp van het PictBridge protocol.
Tenslotte kan de handheld oscilloscoop ook worden aangesloten op een PC of laptop met behulp van de ingebouwde Wi-Fi module, hierdoor kunnen ze dezelfde display en bediening realiseren als op de oscilloscopen. Meer informatie over deze functie is te vinden in de gebruikershandleiding.
Model overzicht
De modellen uit de TAO3000 serie verschillen vooral in de bandbreedte, verticale resolutie en aantal ingangskanalen. De belangrijkste specificaties zijn weergegeven in de tabel hieronder.
| Model | TAO3072 | TAO3072A | TAO3102 | TAO3102A | TAO3122 | TAO3122A |
|---|---|---|---|---|---|---|
| Kanalen | 2 | 2 | 2 | 2 | 2 | 2 |
| Bandbreedte | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 120 MHz | 120 MHz |
| Verticale resolutie | 8 bit | 14 bit | 8 bit | 14 bit | 8 bit | 14 bit |
| Multimeter | ||||||
| Prijs |
| Model | TAO3074 | TAO3074A | TAO3104 | TAO3104A |
|---|---|---|---|---|
| Kanalen | 4 | 4 | 4 | 4 |
| Bandbreedte | 70 MHz | 70 MHz | 100 MHz | 100 MHz |
| Verticale resolutie | 8 bit | 14 bit | 8 bit | 14 bit |
| Multimeter | ||||
| Prijs |
Specificaties
| Sample rate | 1 GSa/s |
| Geheugendiepte | 40 Mpts |
| Trigger types | Edge, Video, Pulse, Slope, Runt, Window, Timeout, Logic |
| Decodeermogelijkheden | RS232/UART, I2C, SPI, CAN |
| Waveform capture rate | 45 000 wfm/s |
| Verticale schaal | 1 mV/div - 10 V/div |
| Horizontale schaal | 1,0 ns/div - 1000 s/div |
| Meetparameters (verticaal) | Vmax, Vmin, Vpp, Vtop, Vbase, Mean, Vmean, Vrms |
| Meetparameters (horizontaal) | Period, Freq, +Wid, -Wid, Rise time, Fall time, +Dut, -Dut |
| Math operations | Addition, subtraction, multiplication, division, FFT, FFTrms, integration, differentation, square root, filtering, user defined function |
| Display | 8" 800 x 600 LCD touch-screen |
| Connectiviteit | USB (Host/Device), LAN, Wifi |
| Afmetingen | 270 x 191 x 48 mm |
| Gewicht | 1,7 kg |
Multimeter
De 2-kanaals modellen bevatten een multimeter. De specificaties voor deze multimeter zijn hieronder weergegeven.
| Bereik en nauwkeurigheid | ||||||||||||||||||||||
| ||||||||||||||||||||||
| Ingangsimpedantie | 10 MΩ | |||||||||||||||||||||
| Digits | 4,5 digits (19999 counts) | |||||||||||||||||||||
Accessoires
De Owon TAO3000 serie handheld oscilloscoop 2-kanaals modellen worden standaard geleverd met:
- 1 x Micro USB kabel
- 1 x Voedingskabel
- 2 x Probes
- 1 x BNC naar SAM
- 1 x Probe configuratie tool
- 1 x Current ext module
- 1 x Multimeter testkabels
- 1 x Houder
Plus en minpunten
- Compleet met accu
- Wifi
Downloads
| Owon TAO3000 2 CH user manual |  (4.13 MB) | Download |
| Owon TAO3000 2 CH specifications | (703.1 KB) | Download |
