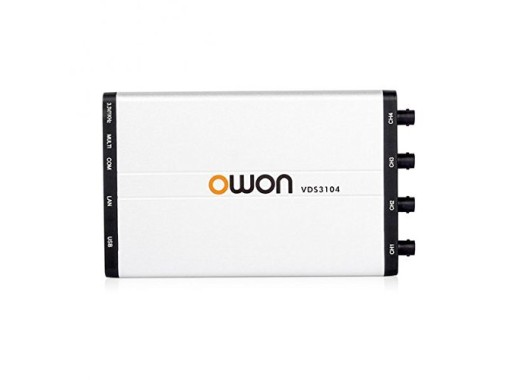

Owon VDS3104 USB oscilloscoop + LAN optie
Details
Deze versie van de VDS3104 wordt geleverd inclusief LAN optie.
De Owon VDS3104 oscilloscoop is de 4-kanaals 100MHz versie in de serie USB oscilloscopen voor gebruik met een computer. De VDS oscilloscopen worden met USB gevoed en zijn erg dun, daardoor is het gemakkelijk om ze mee te nemen. Door het ontbreken van het scherm en dergelijke functies zijn de VDS oscilloscopen erg gunstig geprijsd. De USB verbinding is afgeschermd waardoor interferentie afneemt en de computer beschermd is tegen overspanning. De multi poort op de scoop kan gebruikt worden voor externe triggering, trigger out of Pass/Fail output.
De Owon VDS scoop is uitgebreid gereviewd op Youtube door Mikeselectricstuff.
Met een bandbreedte tot 100 Mhz en een sample rate tot 1 Gs/s en uitgebreide analysemogelijkheden is de functionaliteit daarnaast erg uitgebreid. De VDS kan onder andere FFT, X-Y, Vpp, Overshoot en verschillende triggermogelijkheden.
Software
De PC software ondersteunt o.a. FFT, X-Y en dual view. Ook de basis mathematische expressies (optellen, aftrekken, delen, vermenigvuldigen, importeren) zijn mogelijk. Er zijn diverse trigger opties. Voor meer informatie over de software kunt u deze zonder oscilloscoop uitproberen. Klik hier om de gratis software te downloaden (Windows XP/Vista/7/8/10).
Modellen
De verschillen tussen de modellen zitten in bandbreedte, aantal kanalen en geheugengrootte. Daarnaast is de 1022I voorzien van USB-isolatie als extra eigenschap.
| Model | VDS1022I | VDS2062 | VDS3102 | VDS3104 |
|---|---|---|---|---|
| Aantal kanalen | 2 + 1 (multi) | 2 + 1 (multi) | 2 + 1 (multi) | 4 + 1 (multi) |
| Analoge bandbreedte | 25 MHz | 60 MHz | 100 MHz | 100 MHz |
| Sample rate | <100 MS/s | 500 MS/s | 1 GS/s | 1 GS/s |
| Geheugen diepte (per kanaal) | 5 Kpts | 10 Mpts | 10 Mpts | 5 Mpts |
| Prijs |
Specificaties
| Horizontale schaal | 5 ns - 100s/div |
| Maximale input | 400 V (piek - piek) (VDS1022I) 40 V (piek - piek) (VDS2062 & VDS3104) |
| Verticale resolutie | 8 bits |
| Sample rate | 150 ps |
| Automatische metingen | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Verbinding | USB 2.0 |
| Afmetingen | 170 x 120 x 18 (B x H x D) (VDS1022I) 190 x 120 x 18 (B x H x D) (VDS2062 & VDS3104) |
| Gewicht | ~300 gram |
Accessoires
Deze oscilloscopen worden geleverd met de volgende accessoires.
- Cd met software
- USB kabel
- Probes
- Handleiding
Voor meer informatie over de werking van de software of uitgebreide specificaties van de oscilloscoop kunt u de onderstaande handleiding en datasheet bekijken.
