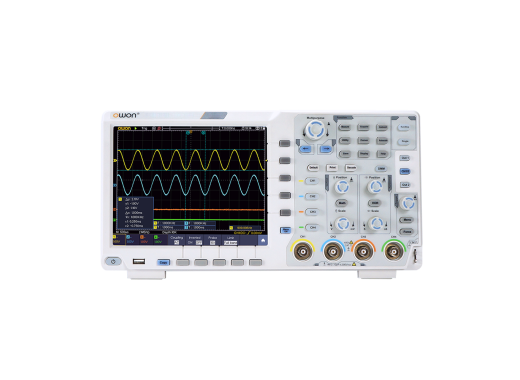

Owon XDS3104 oscilloscoop
Details
De XDS3104 is een oscilloscoop in de XDS serie met een hoge capture rate van wel 70000 wfms/s. Dit betekend dat deze oscilloscoop, in vergelijking met lagere sample rate oscilloscopen, het signaal een stuk gedetailleerder vast kan leggen.
De scoop heeft 4 kanalen die los van elkaar gebruikt kunnen worden met een sample rate van 500 MSa/s. Wanneer er maar een kanaal gebruikt wordt is de sample rate 1 GSa/s. De geheugengrootte van deze scoop is 40 Mpts waardoor er tot wel 100 waveforms
opgeslagen kunnen worden.
De XDS3104 beschikt over een ruim scala aan ingebouwde meet en math functies. Daarnaast is de scoop ook op veel verschillende manieren te triggeren. Het beeldscherm van de XDS3104 is een 8" kleuren LCD waar alle signalen zeer duidelijk op te zien zijn.
Verder kan de scoop via zijn USB, Trig-out, LAN of VGA interface verbonden worden met externe apparaten zoals een PC of beeldscherm.
Specificaties
| Bandbreedte | 100 MHz |
| Sample rate | 1 GSa/s |
| Waveform capture rate | 70000 wfms/s |
| Kanalen | 4 |
| Rise Time | ≤ 3.5 ns |
| Horizontale schaal | 1 ns/div - 1000s/div |
| Verticale schaal | 1 mV/div - 10V/div |
| Ingangsimpedantie | 1 MΩ |
| Decodeermogelijkheden | RS232, l2C, SPI, CAN |
| Geheugengrootte | 10Mpts/kanaal |
| Display | 8" kleuren LCD (800x600 Px, Touch-screen) |
| Connectiviteit | USB, Trig-out, LAN, VGA |
| Afmetingen | 340 x 177 x 90 mm |
| Gewicht | 2.6 kg |
Opties
De volgende opties zijn gratis inbegrepen bij de XDS3104:
- VGA
- LAN
- Touchscreen LCD
- I2C, SPI, RS232, CAN
De samenstelling van de opties kan niet gewijzigd worden.
Accesoires
De Owon XDS3104 wordt standaard geleverd inclusief:- Netsnoer
- Quick guide
- CD Rom met PC software
- USB kabel
- Probe (1 per kanaal)
Downloads
| XDS-3000 4 Kanalen specificaties |  (179.97 KB) | Download |
