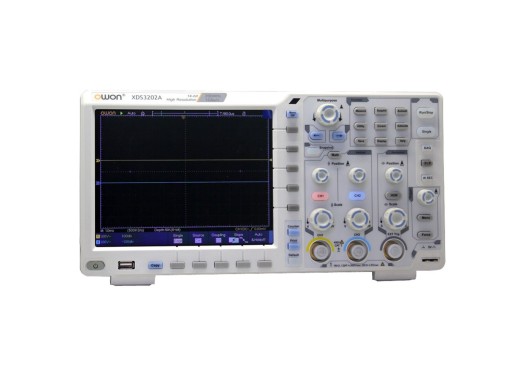

Owon XDS3202A oscilloscoop
Details
De XDS serie is de nieuwe productlijn van Owon gebaseerd op de succesvolle SDS serie. De prestaties zijn uitstekend te noemen, met een geheugendiepte van 40MB en 75.000 wfm/s update snelheid.
Maar wat het meest in het oog springt, is de mogelijkheid om te kiezen voor de A-versie, welke een ADC van 14 bit aan boord heeft in plaats van de gebruikelijke 8 bit. Enkel meer resolutie zou geen meerwaarde hebben als niet ook aan de ruisvloer is gewerkt. En dit is Owon niet vergeten. De verticale gevoeligheid begint bij deze scoop namelijk niet bij 5mV maar bij 1mV, en loopt door tot 10V/div. De XDS3202A wordt vanuit de fabriek gratis met de touch-screen en magnifier function upgrades geleverd.
De XDS serie is (zoals bij de SDS serie) uitgerust met een VGA poort, USB host, USB device, LAN, AUX en IR. Ook wordt SCPI ondersteund om de scoop op afstand te bedienen en uit te lezen vanuit een eigen applicatie. Tot slot is er standaard ondersteuning voor multi-trigger.
Specificaties
| Bandbreedte | 200 MHz |
| Sample rate | 1 GSa/s (14-bit) |
| Geheugen diepte | 40 MPts |
| Waveform capture rate | tot 75 000 Wfm/s |
| Rise time | ≤ 1.7 ns |
| Kanalen | 2 |
| Horizontale schaal | 1 ns/div - 1000s/div |
| Verticale resolutie | 1 mV/div - 10 V/div |
| Maximale spanning | 1 MΩ ≤ 300 Vrms |
| Ingangsimpedantie | 1 MΩ en 15 pF |
| Aansluitingen | USB host, USB device, USB port voor PictBridge, trigger, VGA en LAN |
| Display | 8" LCD, 800x600 pixels (Touch-screen) |
| Gewicht | 2.6 kg |
| Afmetingen | 340 x 177 x 90 mm |
Opties
De volgende opties zijn gratis inbegrepen bij de XDS3202A:
- VGA
- LAN
- Magnifier
- Touchscreen LCD
De samenstelling van de opties kan niet gewijzigd worden.
Accessoires:
De Owon XDS3202A wordt geleverd met de volgende accessoires:
- Netsnoer
- CD Rom met PC software
- Handleiding
- USB kabel
- 2 probes
- Probe aanpasser
Downloads
| Owon XDS series datasheet |
 (424.24 KB) |
Download |
| Owon XDS series manual |
(2.88 MB) |
Download |
