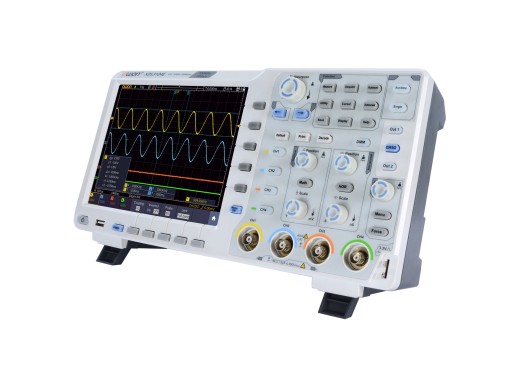

Owon XDS3204AE oscilloscoop
Details
De Owon XDS3204AE is de 200MHz versie in de XDS3004AE serie van Owon. De XDS serie is de nieuwe productlijn van Owon gebaseerd op de succesvolle SDS serie. De prestaties zijn zeer goed met een groot geheugen en snelle update snelheid.
Wat het meest in het oog springt is de ADC van 14 bit die deze scoop aan boord heeft in plaats van de gebruikelijke 8 bit. Enkel meer resolutie zou geen meerwaarde hebben als niet ook aan de ruisvloer is gewerkt. En dit is Owon niet vergeten. De verticale gevoeligheid begint bij deze scoop namelijk niet bij 5mV maar bij 1mV, en loopt door tot 10V/div.
Modellen
Er bestaan verschillende versies van de XDS3004AE, in de tabel hieronder staan de verschillen.
| XDS3064AE | XDS3104AE | XDS3204AE | |
|---|---|---|---|
| Bandbreedte | 60 MHz | 100 MHz | 200 MHz |
| VGA aansluiting | Ja | Ja | Ja |
| Prijs (incl. BTW) |
Verschil 8-bit en 12-bit ADC
In het onderstaande filmpje kunt u het verschil zien tussen een 8-bit converter en een 12-bit analoog-digitaal converter. Deze heeft dan zelfs nog 14-bits.
Specificaties
| Sample rate | 1 GSa/s |
| Geheugen diepte | 40 MPts |
| Waveform capture rate | tot 70 000 Wfm/s |
| Kanalen | 4 |
| Horizontale schaal | 2 ns/div - 1000s/div |
| Verticale resolutie | 1 mV/div - 10 V/div |
| Decodeermogelijkheden (gratis vanuit fabriek geïnstalleerd) | IIC, SPI, RS232, CAN |
| Maximale spanning | 200V RMS |
| Ingangsimpedantie | 1 MΩ en 15 pF |
| Display | 8" LCD, 800x600 pixels, Touchscreen |
| Gewicht | 2.6 kg |
| Afmetingen | 340 x 177 x 90 mm |
Opties
De volgende opties zijn gratis inbegrepen bij de XDS3204AE:
- VGA
- LAN
- Touchscreen LCD
- I2C, SPI, RS232, CAN
- Magnifier
De samenstelling van de opties kan niet gewijzigd worden.
Accessoires:
De Owon XDS3004AE serie oscilloscopen worden geleverd met de volgende accessoires:
- Netsnoer
- CD Rom met PC software
- Handleiding
- USB kabel
- 4 probes
Plus en minpunten
- 14 bits ADC
- Touchscreen
- Gratis decoding opties
