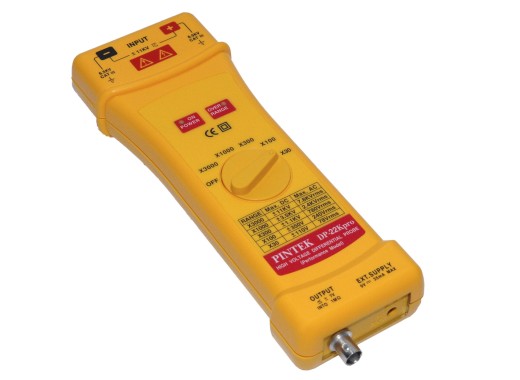

Pintek DP-22K differentiaal probe
Details
De DP-22K Pro is een diffrentiaal probe gemaakt om te verbinden met een oscilloscoop, al kan deze via een verloopje ook verbonden worden met multimeters. Deze probe is geschikt voor gebruik met elke oscilloscoop. De DP-22K Pro biedt een extreem bereik van 22 kVp-p bij een bandbreedte tot 120 MHz. Dit alles kan de probe verzwakken met tot 3000x attenuatie. De maximale output is dus slechts 5 Vp-p, wat ongevaarlijk is voor scopes.
Met dit grote bereik kan de DP-22K Pro breed ingezet worden. Slechts weinig signalen hebben een Vp-p van boven de 20 kVp-p.Specificaties
| Meetbereik voltage | 0 - 7.8 kV RMS 30 mVp-p - 22 kVp-p AC |
| Meetbereik frequentie | 0 - 120 MHz (100x/300x/1000x/3000x attenuatie); 60 MHz (30x attenuatie) |
| Meetafwijking | ≤ ±2% |
| Attenuatie | 300x, 600x, 1500x, 3000x |
| Inggangsimpedantie | 100MΩ / 1 pF |
| Uitgangsimpedantie | 50 Ω |
| Safety Category Level | CAT III |
| Afmetingen | 240 x 80 x 30 mm |
| Gewicht | 280 g |
Voor meer informatie is de handleiding hier te vinden.
