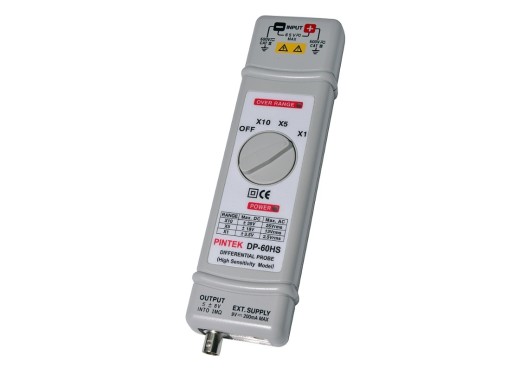

Pintek DP-60HS differential probe
Details
De Pintek DP-60HS is een hooggevoelige differential probe die hoge differentiële ingangsspanningen (max. 70V) kan omzetten in een lage spanning met referentie naar de aarde, voor een veilige weergave op oscilloscopen, enz.
De differential probe heeft een maximale spanning van 35V naar aarde en een schakelbare verzwakking van x1, x5 en x10, een maximale bandbreedte van 60MHz en heeft een nauwkeurigheid van 2%. Dit product heeft meerdere rejection rates in Common Mode; 60Hz bij > 80dB, 100Hz bij >60dB en 1MHz bij >50dB.
Dit product wordt nog nauwkeuriger in combinatie met een digitale multimeter t.o.v. met een oscilloscoop, waardoor het bijzonder geschikt is voor high sensitivity (HS) gebruik.
Specificaties
| Max. ingangsspanning | 70 Vp-p |
| Verzwakking | x1, x5, x10 |
| Max. bandbreedte | 60 MHz | Max. spanning naar aarde | 600Vrms |
| Max. meting AC | 35Vrms | Max. meting DC | 25 V |
| Piekspanning | 70 Vpp |
| Nauwkeurigheid | ± 2% |
| Ingangsimpedantie | 1 MΩ |
| Uitgangsimpedantie | 50 Ω |
| Afmetingen | 195 x 55 x 30 mm |
| Gewicht | 0,25 kg |
Accessoires
De Pintek DP-60HS wordt geleverd met de volgende accessoires:- Geïsoleerd BNC/BNC snoer (BP-250)
- AC-adapter
- 2 x IC-clip voor hoogspanning (BP256N)
- 2 x Banaan naar banaan hoogspanningsstekker (BP-356N)
- 2 x krokodillenplug (BP-276N)
Plus en minpunten
- Zet hoge differentiële spanningen om in lage spanningen om oscilloscopen te beschermen.
- Nauwkeurige metingen
Downloads
| Pintek DP-60HS manual |  (1.19 MB) | Download |
| Pintek DP-60HS datasheet | (845.52 KB) | Download |
