PRP1 power rail probe
Details

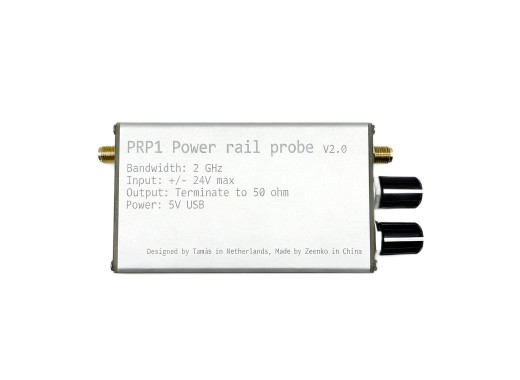

De PRP1 is een betaalbare 2GHz power rail probe ontworpen voor het nauwkeurig meten van lage rimpel, ruis en transiënten op DC rails. Optimale prestaties worden bereikt door de meegeleverde connector dicht bij SMD-componenten te solderen. Met een offset van ±24V en een dynamisch bereik van ±350mV registreert de probe hoogfrequente AC componenten zonder circuit load. De PRP1 biedt professionele prestaties tegen een fractie van de kosten van premium probes, waardoor power integrity validatie toegankelijk wordt voor budget-bewuste digitale systemen.
De PRP1 heeft een DC impedantie van 50kΩ en een AC impedantie van 50Ω, waardoor de hoogfrequente inhoud behouden blijft terwijl de load geminimaliseerd wordt. Met handmatige DC-offsetafstelling via grove en fijne potentiometers kan de DC-component worden verwijderd, zodat de oscilloscoop zich volledig kan richten op AC-rimpel zonder risico op schade. Dit ontwerp maakt ruismetingen mogelijk tot 65µV RMS bij 20MHz wanneer gekalibreerd.
Voor oscilloscopen zonder interne 50Ω termination werkt de probe met een 50Ω doorvoerbelasting, hoewel de bandbreedte beperkt is tot ~200MHz. Een betere optie is gebruik met de Rigol MHO984 (800MHz). Om de volledige 2GHz bandbreedte te bereiken is een 2GHz oscilloscoop nodig.
Specificaties
| Bandbreedte | DC tot 2 GHz (±1 dB) |
| Max. spanningscompensatie | ±24 V |
| Actief signaalbereik | ±500 mV |
| Signaalverzwakking | 1.3:1 |
| DC ingangsimpedantie | 50 kΩ |
| Hoogfrequente ingangsimpedantie | 50 Ω |
| Ruis | 65 µV RMS tot 20 MHz |
| Aansluitingen | SMA (probe-ingang), SMA (oscilloscoop-uitgang) |
| Aanpassing offset | Grof (±24 V) en Fijn (±500 mV) potentiometers |
| Voedingsingang | USB Type-C, 5 V |
| Stroomverbruik | 20 mA |
| Capacitieve belasting | 0,5 pF |
| Afmetingen | 11 x 5,1 x 2,1 cm |
| Gewicht | 79 g |
Accessoires
De Zeenko PRP1 wordt standaard geleverd met:
- SMA naar BNC coaxkabel
- SMA naar SMA kabel
- SMA naar UFL coaxkabel
- SMA naar pigtail coaxkabel
- SMA naar 2.54mm vierkante header coaxiale kabel
- USB Type-C voedingskabel
- Beschermende draagtas
GitHub
De structuur van het archief, met de mappen voor ontwerpverificatie, testresultaten en gebruikershandleiding naast het README-bestand, is beschikbaar op GitHub.
Plus en minpunten
- Aantrekkelijke prijs in vergelijking met premium alternatieven
- Handmatige aanpassing DC-offset vereist
Downloads
| PRP1 user manual |  (347.14 KB) | Download |
