Qianli Super Cam X warmtebeeldcamera
Details

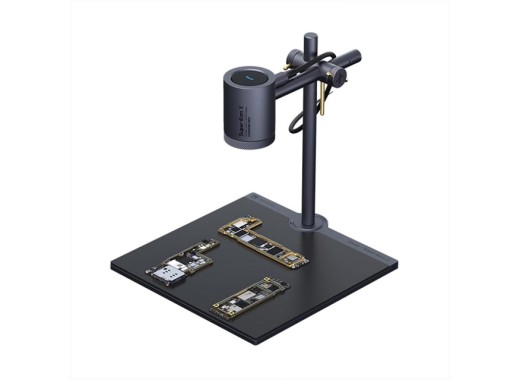

De Qianli Super Cam X is een warmtebeeldcamera waarmee thermische hotspots op kleine PCB's rap in kaart worden gebracht.
De camera kan aangesloten op een Windows host middels USB-C. Na het installeren van de software, downloadbaar aan de onderzijde van deze pagina, is het beeld te zien. Vanuit de software zijn vele opties mogelijk, waaronder het automatisch bijstellen van het contrast, temperatuurcurves berekenen en exporteren van beeldmateriaal als JPG of MP4.
Te inspecteren apparaten kunnen op de anti-statische hitte-resistente mat op de voet geplaatst worden. De camera kan echter ook afgenomen en geinstalleerd worden op een camerastatief.
Specificaties
| Voetoppervlak | 150 x 160 x 161 mm |
| Temperatuurbereik | -20℃ - 120℃ |
| Thermische resolutie | 260 x 200 px (52k) |
| Camerahoek | 42° x 32° |
| Beeldtechniek | infrarood |
| Meetafstand tot hitte | 2 mm tot ∞ |
| Monstervergelijking | Ja
|
| 3D thermisch veld distributie | Ja
|
| Plaatselijke temperatuurscurve | Ja
|
| Connectiviteit | USB-C |
| Accuraatheid | ± 5°C of ± 5% |
| Mogelijkheden | melding hoog temperatuur |
| Detectortype | Uncooled vanadium oxide (VOx) detector |
| Uitgangsresolutie afbeelding | 640 x 480 px |
| Uitgangsbestandstype | MP4, JPG |
| Voeding | 5 V |
| Stroomverbruik | 250 mW piek |
| Afmetingen voet | 150 x 160 x 161 mm |
| Gewicht | 435 g |
Accessoires
De Super Cam X wordt standaard geleverd met:
- Voet
- Bevestigingsbeugel voor voet
- Inbussleutel
- USB-C kabel
Het camerastatief in de laatste foto dient enkel ter illustratie.
Plus en minpunten
- Afneembare camera
- Uitgebreide software
- Klein temperatuurmeetbereik
Downloads
| Qianli Super Cam X user guide |  (4.12 MB) | Download |
| Supercam X software |  (18.45 MB) | Download |
