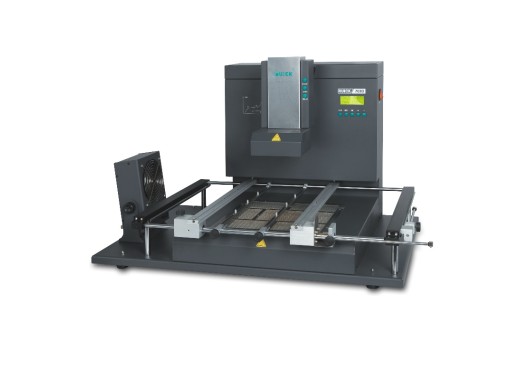

Quick 7610 BGA rework station
Details
De Quick 7610 is een BGA-reworkstation dat soldeer-, verwijderings- of reparatieprocessen kan automatiseren door gebruik te maken van verschillende profielen. Deze profielen maken herhaalbare taken veel eenvoudiger omdat ze het verwarmingselement automatisch elke keer verticaal in exact dezelfde positie kunnen brengen. Het station heeft ook een laser om de soldeerplek te markeren.
Deze reworkstation gebruikt geen hete lucht om het soldeer te herbewerken, maar gebruikt een voorverwarmer aan de onderzijde en infrarood aan de bovenzijde om voor een juiste en nauwkeurige warmteverdeling te zorgen. Hierdoor is het gebruik van nozzles overbodig. Hoewel er software beschikbaar is via de RS-232 poort, is deze niet echt nodig aangezien de Quick volledig op het apparaat zelf kan worden geconfigureerd.
Specificaties
| Uitgangsvermogen | 2400 W |
| Vermogen bovenverwarming | 720 W |
| Vermogen bodemvoorverwarmer | 1600 W |
| Bodemvoorverwarming afmeting | 260 x 260 mm |
| Infrarood temperatuur sensor | 0 - 300 °C |
| Max. afmeting printplaat | 420 x 400 mm |
| Connectiviteit | Standaard RS-232 C |
| Afmetingen | 800 x 580 x 520 mm |
| Gewicht | 54 kg |
Plus en minpunten
- Infrarood
- Geen luchtstroom
Downloads
| Quick 7610 user manual |
 (3.52 MB) |
Download |
