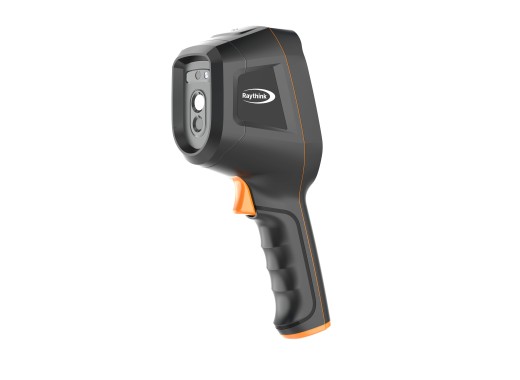

Raythink CX20-Pro warmtebeeldcamera
Details
De Raythink CX20 Pro is een warmtebeeldcamera die zeer geschikt is voor inspectie tijdens onderhoud aan schakelingen en elektrische installaties, HVAC-lekdetectie en inspectie van apparatuur. De CX20 Pro heeft een temperatuurbereik van -20 tot 550°C, met automatische omschakeling tussen het lage en het hoge bereik. De camera gebruikt een infrarooddetector van 256x192 met superresolutie-upscaling naar 512x384, waardoor de exacte locatie van een fout of lek duidelijker in beeld komt.
Deze warmtebeeldcamera heeft een gevoeligheid van <40mK, een frame rate van 25Hz en een 3,5-inch display. Dit maakt de CX20 Pro geschikt om warme plekken en afwijkende temperatuurpatronen snel en gedetailleerd op te sporen. Een ingebouwde camera voor zichtbaar licht voegt de beeldmodi fusion, PIP en zichtbaar licht toe, en een laserpointer markeert het meetpunt. Verder beschikt de camera over 2x en 4x digitale zoom, 7 kleurenpaletten, alarmen voor de hoogste en laagste temperatuur in het volledige beeld en 32GB interne opslag. Wifi- en UVC-beeldoverdracht maken het snel delen van beelden mogelijk, terwijl de pc- en mobiele analysesoftware ruimte biedt voor verdere analyse na de meting.
Modeloverzicht
| CX20 | CX20 Pro | CX20 Ultra | |
|---|---|---|---|
| Focale lengte | 3,2 mm | 3,2 mm | 4,3 mm |
| FOV | 56° x 42° | 56° x 42° | 40° x 30° |
| Min. focusafstand | 0,3 m | 0,3 m | 0,7 m |
| Camera voor zichtbaar licht | Nee |
Ja |
Ja |
| Beeldmodi | Infrarood | Infrarood, fusion, PIP, zichtbaar licht | Infrarood, fusion, PIP, zichtbaar licht |
| Laserpointer | Nee |
Ja |
Ja |
| Laserafstandsmeter | Nee |
Nee |
Ja max. detectieafstand 4 m |
| Prijs |
Specificaties
| Temperatuurbereik | -20 tot 550 °C |
| Nauwkeurigheid | ±2 °C of ±2% (afhankelijk van welke waarde het grootst is) |
| IR resolutie | 256 x 192 (49.152 pixels) |
| Superresolutie-upscaling | 512 x 384 |
| NETD | < 40 mK |
| Frame rate | 25 Hz |
| Beeldmodi | Infrarood, fusion, PIP, zichtbaar licht |
| Laserpointer | Ja |
| Display | 3,5" (480x640) |
| Kleurenpaletten | 7 |
| Opslag | 32 GB interne opslag |
| Batterij | Tot 6 uur |
| Afmetingen | 246 x 101 x 85 mm |
| Gewicht | 500 g |
Accessoires
- USB-kabel
- Oplader
- Kwaliteitscertificaat
- Kalibratiecertificaat
- Draagtas
Plus en minpunten
- Superresolutie naar 512x384
- Lage NETD
Downloads
| Raythink CX20 series datasheet |  (17.19 MB) | Download |
