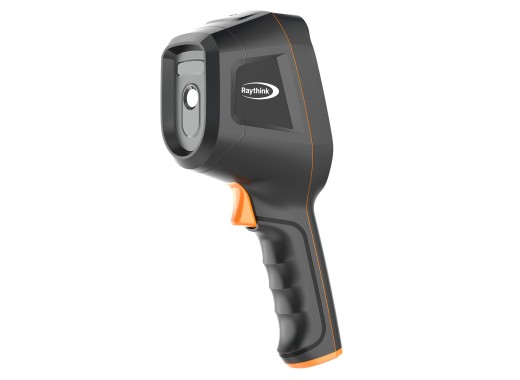

Raythink CX20 warmtebeeldcamera
Details
De Raythink CX20 is een warmtebeeldcamera die zeer geschikt is voor inspectie tijdens onderhoud aan schakelingen en elektrische installaties, HVAC-lekdetectie en inspectie van apparatuur. De CX20 heeft een temperatuurbereik van -20 tot 550°C, met automatische omschakeling tussen het lage en het hoge bereik. De camera gebruikt een infrarooddetector van 256x192 met superresolutie-upscaling naar 512x384, waardoor de exacte locatie van een fout of lek duidelijker in beeld komt.
Deze warmtebeeldcamera heeft een gevoeligheid van <40mK, een frame rate van 25Hz en een 3,5-inch display. Dit maakt de CX20 geschikt om warme plekken en afwijkende temperatuurpatronen snel en gedetailleerd op te sporen. Verder beschikt de camera over 2x en 4x digitale zoom, 7 kleurenpaletten, alarmen voor de hoogste en laagste temperatuur in het volledige beeld en 32GB interne opslag. Wifi- en UVC-beeldoverdracht maken het snel delen van beelden mogelijk, terwijl de pc- en mobiele analysesoftware ruimte biedt voor verdere analyse na de meting.
Modeloverzicht
| CX20 | CX20 Pro | CX20 Ultra | |
|---|---|---|---|
| Focale lengte | 3,2 mm | 3,2 mm | 4,3 mm |
| FOV | 56° x 42° | 56° x 42° | 40° x 30° |
| Min. focusafstand | 0,3 m | 0,3 m | 0,7 m |
| Camera voor zichtbaar licht | Nee |
Ja |
Ja |
| Beeldmodi | Infrarood | Infrarood, fusion, PIP, zichtbaar licht | Infrarood, fusion, PIP, zichtbaar licht |
| Laserpointer | Nee |
Ja |
Ja |
| Laserafstandsmeter | Nee |
Nee |
Ja max. detectieafstand 4 m |
| Prijs |
Specificaties
| Temperatuurbereik | -20 tot 550 °C |
| Nauwkeurigheid | ±2 °C of ±2% (afhankelijk van welke waarde het grootst is) |
| IR resolutie | 256 x 192 (49.152 pixels) |
| Superresolutie-upscaling | 512 x 384 |
| NETD | < 40 mK |
| Frame rate | 25 Hz |
| Display | 3,5" (480x640) |
| Kleurenpaletten | 7 |
| Opslag | 32 GB interne opslag |
| Batterij | Tot 6 uur |
| Afmetingen | 246 x 101 x 85 mm |
| Gewicht | 500 g |
Accessoires
- USB-kabel
- Kwaliteitscertificaat
- Kalibratiecertificaat
- Draagtas
Plus en minpunten
- Superresolutie naar 512x384
- Lage NETD
Downloads
| Raythink CX20 series datasheet |  (17.19 MB) | Download |
