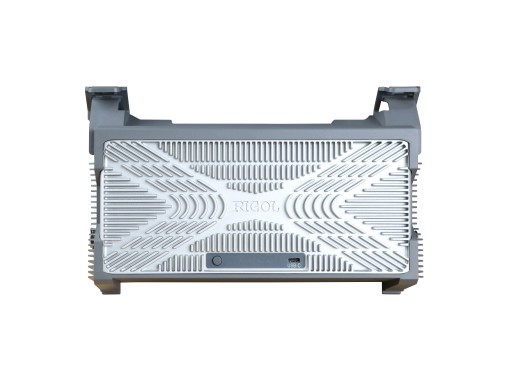

Rigol BatHolder138
Details
De Rigol BatHolder 138 is een compacte batterijhouder die speciaal is ontworpen voor de DHO4000 en MHO/DHO5000-serie 12-bit oscilloscopen. De batterijhouder kan worden gebruikt om een ononderbroken stroomvoorziening te bieden, vooral in situaties waar een stroombron niet direct beschikbaar is. De houder maakt gebruik van 24 standaard 18650-batterijcellen, die allemaal eenvoudig kunnen worden verwisseld. De batterijhouder heeft een maximale capaciteit van 3500mAh, wat ongeveer 4-6 uur gebruik mogelijk maakt. De batterijhouder maakt onafhankelijk opladen mogelijk via USB-C en een activator, die wordt meegeleverd, of rechtstreeks via de oscilloscoop (wisselstroom toegepast). De houder heeft ook celbalancering en batterijbeschermingsmethoden, waardoor het wordt beschermd tegen overbelasting, onderbelasting, kortsluiting en hoge/lage temperaturen.
Specificaties
| Batterijtype | 3,7 V 18650 standaard lithium-ion secundaire batterij |
| Ingangsspanning/stroom | het12 V / 9 A (interne voeding van het instrument), 12 V / 3 A (activator) |
| Maximale uitgangsspanning/stroom | 11,66 V / 9 A |
| Maximale batterijcapaciteit | 3500 mAh |
| Oplaadmethode | CC - CV |
| Batterij interne weerstand | < 70 mΩ |
| Afmetingen | 235,5 x 99,2 x 61 mm |
| Gewicht | 874 g (zonder batterijen), 2,020 kg (met batterijen) |
Accessoires
De Rigol Batholder 138 batterijhouder wordt geleverd met:
- 1x Batterijhouder montageframe
- 1x Batterijhouder activator
