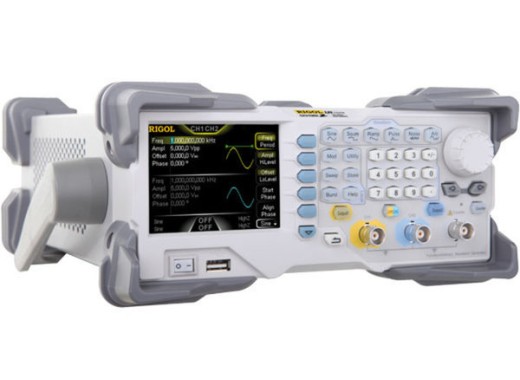

Rigol DG1062Z functiegenerator
Details
De Rigol DG1062Z functiegenerator is de 60MHz versie in de DG1000Z serie 2 kanaals functiegeneratoren van Rigol. De DG1000Z modellen zijn multifunctioneel en breed toepasbaar. Er zijn meerdere standaard functies ingebouwd. Naast arbitraire functies kunnen deze generatoren ook pulses, noise en harmonics genereren. De harmonics generator kan tot 8ste order signalen genereren. Standaard zijn er 160 waveforms ingebouwd. Met een 1 ppm frequentie stabiliteit en slechts -125 dBc/Hz afwijking zijn deze generatoren erg precies.
Voor arbitraire functies hebben de DG1000Z een geheugen van 8 Mpts welke optioneel uit te breiden is naar 16 Mpts. Deze functiegeneratoren zijn eenvoudig in te stellen met behulp van het 3,5" TFT kleurenscherm en het eenvoudige bedieningspaneel. Verder zijn de functiegeneratoren te programmeren via een USB of LAN verbinding met behulp van de Ultra Sigma software.
Modellen
Het verschil tussen de drie modellen zit in de bandbreedte:
Model | Bandbreedte | Sample Rate | Prijs |
---|---|---|---|
DG1032Z | 30 MHz | 200 MS/s | |
DG1062Z | 60 MHz | 200 MS/s |
Specificaties
Frequentie DG1032Z |
|
||||||||||||
Frequentie DG1062Z |
|
||||||||||||
Kanalen | 2 | ||||||||||||
Precisie | ± 1 ppm | ||||||||||||
Rise/Fall tijd | < 10 ns (1 Vpp) | ||||||||||||
Functie lengte | 8 pts tot 2 Mpts, (16 Mpts optioneel) | ||||||||||||
Verticale resolutie | 14 bits | ||||||||||||
Ingebouwde arbitraire functies | 160, waaronder oa. Sinc, Gauss, HaverSine, Lorentz | ||||||||||||
Modulatie | AM, FM, PM, ASK, FSK, PSK, PWM | ||||||||||||
Display | 3,5" TFT LCD (320 x 240), 16 M kleuren | ||||||||||||
Afmetingen | 261.5 mm x 112 mm x 318.4 mm (bxhxd) | ||||||||||||
Gewicht | 3.2 kg |
Accessoires
De DG1000Z functiegeneratoren worden geleverd met:
- Netsnoer
- USB kabel
- BNC kabel
- CD met resources
- Snelstartgids
Download hier de handleiding van deze producten.
Downloads
Rigol DG1000Z series datasheet |
(2.98 MB) | Download |
