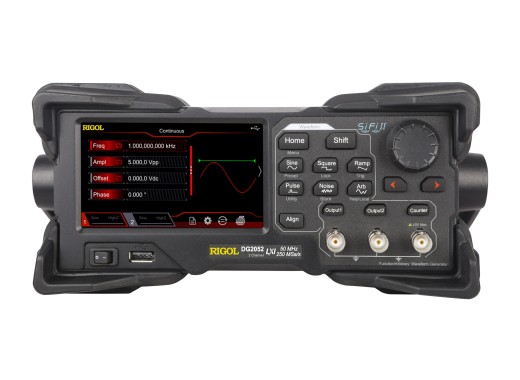

Rigol DG2052 functiegenerator
Details
Dit is hetzelfde product als de Rigol DG952, alleen is deze rack mountable en komt dit model met een LAN interface.
De DG2000 serie van Rigol is het grotere broertje van de DG800 serie en is een serie van zeer uitgebreide en betaalbare functiegeneratoren. De DG2052 is het model met een bandbreedte van 50 MHz. Alle modellen in de DG2000 serie hebben een verticale resolutie van 16 bits wat je normaal alleen bij functiegeneratoren in een hogere prijsklasse vindt. Het grote verschil met de DG800 serie is een grotere waveform lengte en een significant grotere sample rate.Deze serie functiegeneratoren beschikt over een groot aantal verschillende output signalen en het is mogelijk om standaard waveforms met specifieke waveforms te combineren. Voor het genereren van de waveforms wordt een nieuwe "SiFI II" technologie gebruikt. Deze technologie genereert de willekeurige waveforms puntsgewijs en zorgt er voor dat het signaal zonder vervorming hersteld kan worden. Verder heeft deze serie 160 ingebouwde 'arbitrary waveforms' waarmee veel signalen uit technische toepassingen gesimuleerd kunnen worden.
Het scherm van deze generatoren is een 4.3" TFT kleuren touch screen waarmee gemakkelijk alle instellingen voor de gewenste functie ingesteld kunnen worden (Voorbeeld is te zien op de derde foto). Verder beschikken deze generatoren ook over een USB poort die als Host&Device interface dient.
Bent u opzoek naar een model dat niet rack mountable hoeft te zijn? Kijk dan naar de Rigol DG952.
Modeloverzicht
Het verschil tussen de modellen zit in de bandbreedte
Model | DG2052 | DG2072 | DG2102 |
---|---|---|---|
Bandbreedte | 50 MHz | 70 MHz | 100 MHz |
Prijs |
Specificaties
Kanalen | 2 |
Output signalen | Sinus, Blok, Ramp, Pulse, Harmonisch, DC, Noise, PRBS, Dual-tone, RS232 |
Verticale resolutie | 16 bits |
Sample Rate | 250 MSa/s |
Frequentie Resolutie | 1 μHz |
Waveform lengte | 16 Mpts |
Amplitudebereik | <10 MHz: 1 mVpp - 10 Vpp <30 MHz: 1 mVpp - 5 Vpp <60 MHz: 1 mVpp - 2.5 Vpp >60 MHz: 1 mVpp - 1 Vpp |
Modulatie | AM, FM, PM, ASK, FSK, PSK, PWM |
Output Precisie | ± (1% + 5 mV) |
Frequentieteller bandwidth | 240 MHz (7 digits/s) |
Output Impedantie | 50 Ω |
Display | 4.3" TFT LCD touch-screen (480 x 272) |
Interfaces | USB Host, USB Device, Lan |
Gewicht | 3.2 Kg |
Afmetingen | 261.5x112x318.4 mm |
Accessoires
De DG2000 serie wordt standaard geleverd met:- Netsnoer
- BNC kabel
- USB kabel
- Handleiding
Downloads
Rigol DG2000 series datasheet |
(2.84 MB) | Download |
Rigol DG2000 series manual |
(2.38 MB) | Download |
