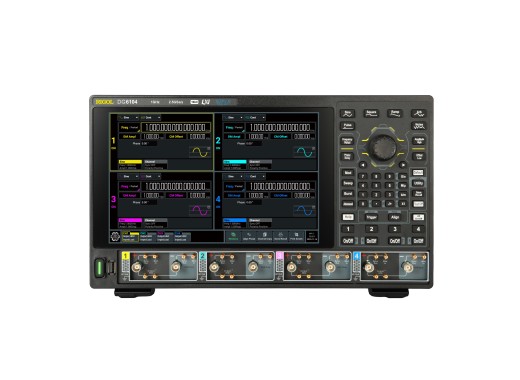

Rigol DG6104 functiegenerator
Details
De Rigol DG6104 is een 4-kanaals differentiële functie-/arbitraire waveform generator met hoge amplitude die een 1GHz bandbreedte, 2,5GSa/s sample rate en 16-bits verticale resolutie combineert in één instrument. Drie schakelbare uitgangsmodi (HBW voor maximale bandbreedte tot 1GHz, AMP voor differentiële uitgang met hoge amplitude tot 20Vpp, en SND voor standaard single-ended gebruik) maken externe vermogensversterkers of baluns overbodig. Dit vereenvoudigt de meetopstelling aanzienlijk en bespaart kosten.
Met een arbitrair waveform geheugen van maximaal 256Mpts/kanaal (512Mpts/kanaal optioneel), geavanceerde uitgangstypes zoals IQ, PRBS, Pattern en Sequence, en een 10,1-inch HD-touchscreen biedt de DG6104 vermogenshalfgeleidertesten, verificatie van high-speed digitale schakelingen, automotive bussimulatie en geavanceerde meetopties. Alle kanalen zijn volledig elektrisch geïsoleerd, waardoor een schone signaaluitgang zonder aardlussen is gegarandeerd. Voor een 2-kanaals variant, zie de DG6102.
Modeloverzicht
| Model | DG6052 | DG6054 | DG6102 | DG6104 |
|---|---|---|---|---|
| Kanalen | 2 | 4 | 2 | 4 |
| Bandbreedte | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
| Prijs |
Specificaties
| Sample rate | 2,5 GSa/s |
| Verticale resolutie | 16 bits |
| Geheugendiepte | 256 Mpts/kanaal |
| Uitgangsmodi | SND (BNC, standaard single-ended), AMP (BNC, tot 20 Vpp), HBW (SMB, tot 1 GHz / 350 ps stijgtijd) |
| Ingebouwde functies | Sine, Square, Ramp, Pulse, Noise, Arb, DC, Harmonic (tot de 20e orde) |
| Modulatie | AM, FM, PM, ASK, FSK, PSK, PWM, SUM |
| Geavanceerde uitgang | Sequence, PRBS, Multi-puls, Multi-toon, Pattern, IQ |
| Display | 10,1" touchscreen, 1280 x 800 |
| Interfaces | LAN (LXI-C), USB host/device, HDMI |
| Afmetingen | 358 x 215 x 122 mm |
| Gewicht | 5,35 kg |
Opties
| Rigol DG6000-2RL | Arbitrair golfvormgeheugen van 256 Mpts/kanaal naar 512 Mpts/kanaal. | Neem contact met ons op als u meer informatie wilt over de beschikbare opties. |
Accessoires
De DG6104 wordt standaard geleverd met:
- Netsnoer
- SMB-pin insteek-/uittrektool
- USB-kabel (CB-USBA-USBB-FF-150)
- 4/8 BNC-kabels (CB-BNC-BNC-MM-100)
Downloads
| Rigol DG6000 user manual |  (13.2 MB) | Download |
| Rigol DG6000 quickguide | (9.98 MB) | Download |
| Rigol DG6000 programming guide | (4.75 MB) | Download |
| Rigol DG6000 datasheet | (8.1 MB) | Download |
