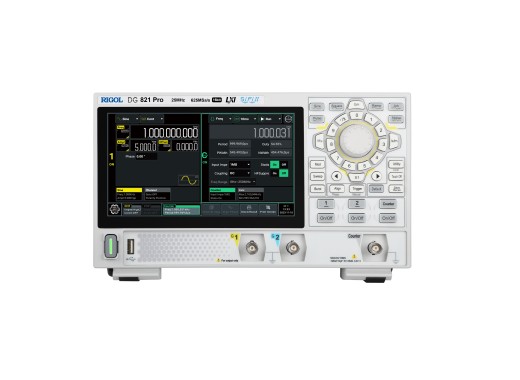

Rigol DG821 pro functiegenerator
Details
De Rigol DG821 pro is een draagbare éénkanaals functiegenerator met een bandbreedte van 25MHz. De functiegenerator heeft een compact formaat, waardoor de functiegenerator gemakkelijk thuis of in het veld gebruikt kan worden. De DG821 pro heeft een sample rate van 625MSa/s, 2Mpts waveform geheugendiepte en de functiegenerator ondersteunt remote control via Web Control. Tot slot heeft de functiegenerator een 7" touchscreen display met een resolutie van 1024 x 600 pixels.
De functiegenerator kan worden gevoed door een powerbank via een USB type-C interface, wat de gebruikerservaring verbetert. Hij heeft meerdere ingebouwde waveforms zoals sine, square en ramp en meerdere uitvoermodi zoals continu en sweep. De functiegenerator heeft ook een frequency counter die tot 1GHz kan meten en een ingebouwde harmonic generator.
Voor een vergelijkbare functiegenerator met een hogere bandbreedte, sample rate en geheugendiepte, zie de DG900 pro serie.
Modeloverzicht
We bieden meerdere functiegeneratoren in de DG800 pro-serie, die verschillen in het aantal kanalen en de bandbreedte.Model | DG821 pro | DG822 pro | DG852 pro |
---|---|---|---|
Aantal kanalen | 1 | 2 | 2 |
Bandbreedte | 25 MHz | 25 MHz | 50 MHz |
Prijs |
Vergelijking DG800 pro & DG900 pro series
Model | Rigol DG800 pro serie | Rigol DG900 pro serie |
---|---|---|
Bandbreedte | 25 / 25 / 50 MHz | 70 / 100 / 200 MHz |
Kanalen | 1 of 2 | 2 |
Geheugendiepte | 2 Mpts (één kanaal) | 16 Mpts (één kanaal) |
Sample rate | 625 MSa/s | 1,25 GSa/s |
Specificaties
Verticale resolutie | 16 bits | |
Sample rate | 625 MSa/s | |
Frequentieresolutie | 1 μHz | |
Amplitudebereik | 1 mVpp - 10 Vpp | |
Waveform lengte | 2 Mpts | |
Modulatie | AM, FM, PM, FSK, ASK, PSK, PWM en SUM | |
Ingebouwde functies | Sine, Square, Puls, Ramp, Noise, Harmonic, Arb | |
Uitgangsimpedantie | 50 Ω | |
Interfaces | USB-host/device, LAN, Web control | |
Display | 7" touchscreen (1024x600) | |
Afmetingen | 266 x 165 x 80 mm | |
Gewicht | 1,78 kg |
Opties
Met de volgende opties kun je extra functies toevoegen.DG800Pro-3RL | Geheugendiepte upgrade tot 8Mpts voor de DG800 pro serie. | |
DG800Pro-DCH | Tweekanaals upgrade voor de Rigol DG821 pro. |
Accessoires
De Rigol DG821 pro functiegenerator wordt geleverd met:- 1x voedingsadapter
- 1x USB kabel
- 1x BNC male naar BNC male kabel (100cm)
Plus en minpunten
- Draagbaar ontwerp met USB type-C interface
- Sample rate van 625 MSa/s
Downloads
Rigol DG800 pro datasheet |
(5.64 MB) | Download |
Rigol DG800 pro user guide |
(5.46 MB) | Download |
Rigol DG800/DG900 pro programming guide |
(3.21 MB) | Download |
