Rigol DNA5202 vector network analyser
Details

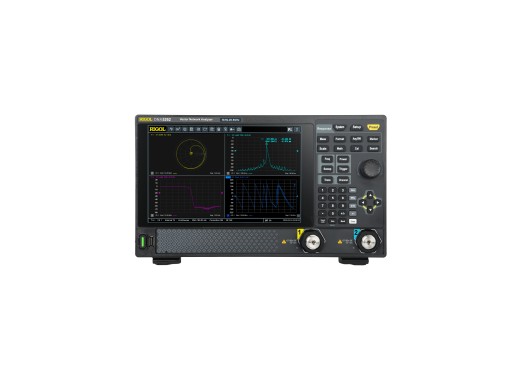

Let op: De productafbeeldingen tonen het model DNA5262, dat visueel identiek is aan dit model.
De Rigol DNA5202 is een compacte 2-poorts vector network analyser (VNA) met een bereik van 5kHz tot 20GHz. Als onderdeel van de DNA5000-serie meet dit instrument S-parameters, impedantie, VSWR en groepslooptijd over een breed frequentiebereik. Typische toepassingen zijn onder meer de karakterisering van RF-componenten, het testen van filters en versterkers, kabel- en antenne-metingen, universitaire laboratoria en RF-debugging bij pre-compliance testen.
De DNA5000-serie levert sterke prestaties voor een draagbaar instrument, met een typisch dynamisch bereik van 127dB (10MHz tot 6,5GHz, bij 10Hz IF BW) en een trace noise van slechts 0,005dB rms voor nauwkeurige metingen onder veeleisende omstandigheden. De IF-bandbreedte is instelbaar van 1Hz tot 10MHz, wat directe controle biedt over de balans tussen meetsnelheid en ruisvloer. De frequentieresolutie bedraagt 1Hz over het gehele bereik.
De VNA beschikt over uitgebreide kalibratie-opties en ondersteunt SOLT, OSL, respons, verbeterde respons en ECal elektronische kalibratie kits. Het instrument draait op Linux met een 10,1-inch capacitief touchscreen (1280x800) en ondersteunt fysieke toetsen, aanraakinvoer en een extern toetsenbord of muis. De VNA is standaard uitgerust met LAN-, USB- (host en device) en HDMI-interfaces, en zowel SCPI-commando's als webgebaseerde bediening op afstand worden direct ondersteund.
Modeloverzicht
| Model | DNA5042 | DNA5082 | DNA5142 | DNA5202 | DNA5262 |
|---|---|---|---|---|---|
| Bandbreedte | 5 kHz – 4,5 GHz | 5 kHz – 8,5 GHz | 5 kHz – 14 GHz | 5 kHz – 20 GHz | 5 kHz – 26,5 GHz |
| RF-connector | N-type (v) | N-type (v) | N-type (v) | 3,5 mm (m) | 3,5 mm (m) |
| Prijs |
Specificaties
| Poorten | 2 |
| IF-bandbreedte | 1 Hz – 10 MHz |
| Frequentie resolutie | 1 Hz |
| Amplitude resolutie | 0,01 dB |
| Dynamisch bereik (typ.) | 127 dB (10 MHz – 6,5 GHz, bij 10 Hz IF BW) |
| Ruisvloer | -125 dBm (10 MHz – 6,5 GHz, genorm. naar 1 Hz) |
| Max. ingangsvermogen | +27 dBm / ±35 VDC |
| Interfaces | LAN (GbE), USB 3.0 Host, USB 3.0 Device, HDMI |
| Interne opslag | 256 GB |
| Display | 10,1" capacitief touchscreen (1280 × 800) |
| Afmetingen | 358 x 215 x 121 mm |
| Gewicht | 5 kg |
Opties
- TDA – Tijddomeinanalyse (DNA-TDA10)
- DTF – Afstand tot fout (DNA-DTF10)
Neem contact met ons op voor meer bestelinformatie of als u andere vragen heeft.
Accessoires
De Rigol DNA5202 wordt standaard geleverd met:
- Netsnoer
Downloads
| Rigol DNA5000 series datasheet |  (3.98 MB) | Download |
| Rigol DNA5000 series user manual | (8.02 MB) | Download |
