Rigol DNA6082 vector network analyser
Details
De Rigol DNA6082 is een 2-poorts vector network analyser voor het bereik van 5kHz tot 8,5GHz. Dit instrument is onderdeel van de DNA6000-serie en meet dit instrument S-parameters, impedantie, VSWR en groepsvertraging. Het systeem is bij uitstek geschikt voor RF-systeemintegratie, multiport-apparaattests, de karakterisering van microgolfmodules, productieverificatie en pre-compliance RF-debugging. In tegenstelling tot de compacte DNA5000-serie is de DNA6000-serie een benchtop-instrument, waarbij zowel 2-poorts als 4-poorts configuraties beschikbaar zijn over het gehele bereik.
De DNA6000-serie levert sterke RF-prestaties, met een typisch dynamisch bereik van 127dB (10MHz tot 6,5GHz, bij 10Hz IF-BW) en een ruisniveau van slechts 0,003dB rms (typ.). Dit is een verbetering ten opzichte van de DNA5000-serie. De IF-bandbreedte is instelbaar van 1Hz tot 10MHz, wat directe controle geeft over de afweging tussen meetsnelheid en de ruisvloer. De frequentie resolutie bedraagt 1Hz over het gehele bereik.
De kalibratieopties omvatten SOLT, OSL, respons, verbeterde respons en elektronische ECal-kalibratiekits. Hierbij is er ondersteuning voor zowel mechanische kalibratiekits als ECal in configuraties met 2 en 4 poorten. Het instrument draait op Linux en beschikt over een 10,1-inch capacitief display (1280 x 800) dat fysieke toetsen, aanraakinvoer en een extern toetsenbord of muis ondersteunt. De connectiviteit omvat LAN, USB (host en apparaat), HDMI, GPIB en Application I/O. Door de toevoeging van GPIB is de DNA6000-serie zeer geschikt voor geautomatiseerde testomgevingen. SCPI-opdrachtsets en webgebaseerde bediening op afstand worden beide standaard ondersteund.
Modeloverzicht
| Model | Bandbreedte | Poorten | RF-aansluiting | Prijs |
|---|---|---|---|---|
| DNA6082 | 5 kHz tot 8,5 GHz | 2 | N-type (v) | |

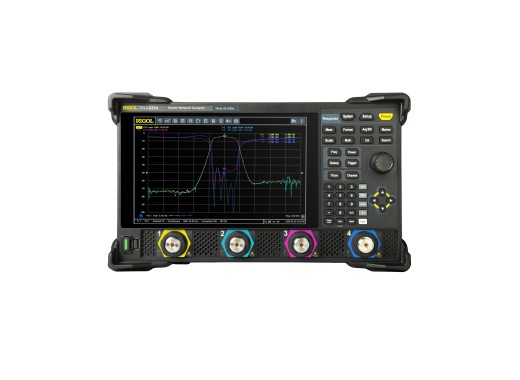

| DNA6084 | 5 kHz tot 8,5 GHz | 4 | N-type (v) | |
| DNA6142 | 5 kHz tot 14 GHz | 2 | N-type (v) | |
| DNA6144 | 5 kHz tot 14 GHz | 4 | N-type (v) | |
| DNA6202 | 5 kHz tot 20 GHz | 2 | 3,5 mm (m) | |
| DNA6204 | 5 kHz tot 20 GHz | 4 | 3,5 mm (m) | |
| DNA6262 | 5 kHz tot 26,5 GHz | 2 | 3,5 mm (m) | |
| DNA6264 | 5 kHz tot 26,5 GHz | 4 | 3,5 mm (m) |
Specificaties
| IF-bandbreedte | 1 Hz tot 10 MHz |
| Frequentie resolutie | 1 Hz |
| Amplitude resolutie | 0,01 dB |
| Dynamisch bereik (typ.) | 127 dB (10 MHz tot 6,5 GHz, bij 10 Hz IF-BW) |
| Ruisvloer | -125 dBm (10 MHz tot 6,5 GHz, genorm. naar 1 Hz) |
| Max. ingangsvermogen | +27 dBm / ±35 VDC |
| Interfaces | LAN (GbE), USB 3.0 Host, USB 3.0 Device, HDMI, GPIB, Application I/O |
| Interne opslag | 256 GB |
| Display | 10,1-inch capacitief touchscreen (1280 x 800) |
| Afmetingen | 358,1 x 214,8 x 300 mm |
| Gewicht | 11 kg |
Opties
| Tijddomeinanalyse (software) | DNA-TDA10 |
| Afstand tot fout (software) | DNA-DTF10 |
| Diverse kalibratiekits |
Neem contact met ons op voor meer bestelinformatie.
Accessoires
De Rigol DNA6082 wordt standaard geleverd met:
- Netsnoer
Plus en minpunten
- Hoog dynamisch bereik met lage trace noise
- Brede IF-bandbreedte van 10MHz
Downloads
| Rigol DNA6000 datasheet |  (3.99 MB) | Download |
| Rigol DNA6000 user manual | (7.75 MB) | Download |
