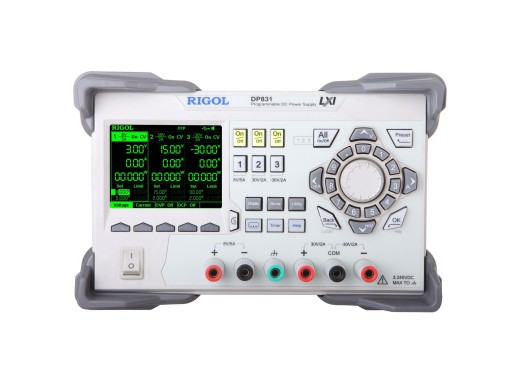

Rigol DP831 labvoeding
Details
De Rigol DP831 behoort tot de Rigol DP800 serie en heeft 3 kanalen. Het eerste kanaal kan een spanning leveren van 0-8V en een stroom van 0-2A. Het tweede kanaal kan een spanning leveren van 0-30V en het derde kanaal kan een spanning leveren van 0-(-30)V. Zowel het tweede als derde kanaal kunnen ook een stroom leveren van 0-2A. De labvoeding heeft een USB Host en USB Device aansluiting.
De Rigol DP800 serie labvoedingen hebben een goede prijs/kwaliteit verhouding. Ze zijn zeer nauwkeurig en hebben een vermogen van 160W. De labvoedingen zijn voorzien van een duidelijk display waar de ingebouwde voltage-, stroom- en vermogensmetingen op worden weergeven. Daarnaast zijn de voedingen met bijgeleverde software programmeerbaar met behulp van een PC.
Modellen
De -A-versies van deze voedingen zijn hetzelfde, maar hebben daarnaast een verbeterde resolutie en enkele extra interface-opties.| Model | DP811 | DP813 | DP821 | DP822 | DP831 | DP832 |
|---|---|---|---|---|---|---|
| Uitgangen | 1 | 1 | 2 | 2 | 3 | 3 |
| Vermogen | 200W | 200W | 140W | 180W | 160W | 195W |
| Spanningsbereik | Bereik 1: 0-20V Bereik 2: 0-40V |
Bereik 1: 0-8V Bereik 2: 0-20V |
CH1: 0-60V CH2: 0-8V |
CH1: 0-20V CH2: 0-5V |
CH1: 0-8V CH2: 0-30V CH3: 0-(-30V) |
CH1: 0-30V CH2: 0-30V CH3: 0-5V |
| Stroombereik | Bereik 1: 0-10A Bereik 2: 0-5A |
Bereik 1: 0-20A Bereik 2: 0-10A |
CH1: 0-1A CH2: 0-10A |
CH1: 0-5A CH2: 0-16A |
CH1: 0-5A CH2: 0-2A CH3: 0-2A |
0-3A |
| Resolutie | 10 mV / 10 mA | 10 mV / 10 mA | CH1: 10mV/1mA CH2: 10mV/10mA |
10 mV / 10 mA | 1 mV / 1 mA | 10 mV / 1 mA |
| USB host, USB device | ja |
ja |
ja |
ja |
ja |
ja |
| Prijs | ||||||
| -A modellen | DP811A | DP813A | DP821A | DP822A | DP831A | DP832A |
| Resolutie | 1 mV / 1 mA | 1 mV / 1 mA | 1 mV / 0.1 mA | 1 mV / 1 mA | 1 mV / 0,1 mA | 1 mV / 1 mA |
| LAN, RS232, digital I/O | ja |
ja |
ja |
ja |
ja |
ja |
| Prijs |
Specificaties
| Display | 3,5" TFT |
| Afmetingen | 239 x 157 x 418 mm |
| Gewicht | 10,3 kg |
Opties
| Software resolution | Met deze optie kan je de Rigol labvoeding nauwkeurig maken. Door middel van een activatiecode kan deze optie worden ingeschakeld. | |
| RS232/LAN uitbreiding | Activeert de RS232/LAN poorten op de labvoeding |
Accessoires
De DP821 wordt standaard geleverd met:
- Netsnoer
- USB kabel
- Reserve zekeringen
Downloads
| DP800 datasheet |
 (2.52 MB) |
Download |
| DP800 user guide |
(3.2 MB) |
Download |
