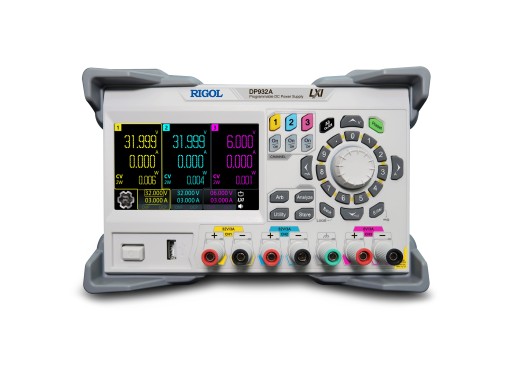

Rigol DP932A labvoeding
Details
De DP932A maakt deel uit van de Rigol DP900 serie en is een programmeerbare drie-kanaals voeding met een maximaal totaal vermogen van 210 W. De eerste 2 kanalen kunnen elk een spanning van 0 - 32 V en een stroom van 0 - 3 A leveren en voor het derde kanaal is dit bereik respectievelijk 0 - 6 V en 0 - 3 A. Elk kanaal kan afzonderlijk worden in- of uitgeschakeld en heeft een functie om ARB-golfvormen te genereren. De standaard interface-opties bestaan uit USB (host en apparaat), LAN en digitale IO. Deze opties maken het ook mogelijk om de voeding te programmeren. Datalogging en andere analysemethoden zijn ook beschikbaar op het 4,3" LCD touchscreen display.
Model
| Model | DP932E | DP932U | DP932A | DP2031 |
|---|---|---|---|---|
| Vermogen | 198 W | 210 W | 210 W | 222 W |
| Uitgangsklemmen achter | Geen | Nee Nee | Nee | Ja, voor kanaal 1/2 |
| Spanningsbereik / stroombereik | CH1 / CH2: 0 - 30 V / 0 - 3 A CH3: 0 - 6 V / 0 - 3 A |
CH1 / CH2: 0 - 32 V / 0 - 3 A CH3: 0 - 6 V / 0 - 3 A |
CH1 / CH2: 0 - 32 V / 0 - 3 A CH3: 0 - 6 V / 0 - 3 A |
CH1 / CH2: 0 - 32 V / 0 - 3 A CH3: 0 - 6 V / 0 - 5 A |
| Resolutie | CH1 / CH2: 10 mV / 10 mA | CH1 / CH2: 10 mV / 10 mA | CH1 / CH2: 1 mV / 1 mA | CH1 / CH2: 1 mV / 1 μA |
| ARB-golfvormgeneratie | Geen | Ja met min. dwell-tijd van 1000 msec | Ja met min. dwell-tijd van 100 msec | Ja met min. dwell-tijd van 1 msec |
| Interfaces | USB-host/apparaat, LAN | USB-host/apparaat, LAN | USB-host/apparaat, LAN, digitale IO | USB-host/apparaat, RS232, LAN, digitale IO |
| Prijs |
Specificaties
| Uitgangen | 3 |
| Uitgang schakelaar | Elk kanaal |
| Rimpeling | 350 μV / 2 mA |
| Analysemethoden | Real-time plot, trend, stroompulsanalyse en datalogging |
| Bescherming | OCP, OVP, OTP |
| Weergave | 4,3" LCD-touchscreen |
| Afmetingen | 239 x 157 x 419 mm |
| Gewicht | 9,15 kg |
Accessoires
De Rigol DP932A voeding wordt geleverd met de volgende accessoires:
- Netsnoer
- Een zekering
- USB kabel
- Twee paar 10 A aansluitkabels
Plus en minpunten
- Programmeerbaar
Downloads
| Rigol DP900 series datasheet |  (10.19 MB) | Download |
| Rigol DP900 series quick start guide | (2.55 MB) | Download |
| Rigol DP900 series user manual | (3.92 MB) | Download |
