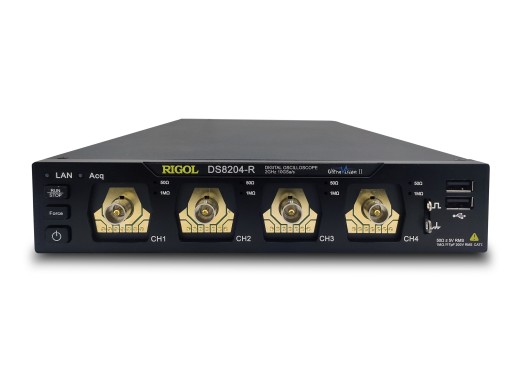

Rigol DS8034-R oscilloscoop
Details
De Rigol DS8304-R is een geavanceerde rek monteerbare headless oscilloscoop met 4 kanalen. Het maakt meetopstellingen mogelijk waarbij veel kanalen nodig zijn omdat deze oscilloscopen parallel aangesloten kunnen worden, wat handig is voor bijvoorbeeld onderzoek en automatisering.
Bovendien beschikt de scoop over vele functies, waaronder jitteranalyse en geavanceerde zone-triggering bij een hoge samplesnelheid tot 10 GSa/s. De buitengewoon grote geheugendiepte maakt data-acquisities mogelijk tot 500M punten. Frames kunnen worden vastgelegd met meer dan 600k waveforms/sec en afgespeeld worden met 450k fps.
Verder is de behuizing van de DS8304-R 1U rackspace hoog, hoewel het niet nodig is de scoop aan een rek te monteren. Aan de achterkant zijn er genoeg manieren om met de scope te verbinden: via SFP+ (10Gbps) en LAN (LXI), USB (GPIB) host/device mode, en via een HDMI-poort. Een HDMI-scherm, toetsenbord en muis kunnen worden aangesloten, maar het is toegankelijker om gebruik te maken van een externe host via ethernet om toegang te krijgen tot de webgebaseerde Web Control interface. Gevorderde gebruikers kunnen de Ultra Sigma PC-software van Rigol installeren, waarmee de scoop via USB op een PC kan worden aangesloten voor het geven van geautomatiseerde SCPI-commando's en het exporteren van gegevens naar diverse andere software.
Modeloverzicht
| Model | DS8034-R | DS8104-R | DS8204-R |
|---|---|---|---|
| Bandbreedte | 350 MHz | 1 GHz | 2 GHz |
| Kanalen | 4 (Analoog) | 4 (Analoog) | 4 (Analoog) |
| Geheugendiepte | 500 Mpts | 500 Mpts | 500 Mpts |
| Sample rate | 10 GSa/s | 10 GSa/s | 5 GSa/s |
| Waveform capture rate | 600.000 wfms/s | 600.000 wfms/s | 600.000 wfms/s |
| Prijs |
Specificaties
| Verticale resolutie | 8 bits |
| Verticale schaal | 1 MΩ: 1 mV/div ~ 10 V/div 50 Ω: 1 mV/div ~ 1 V/div |
| Horizontale schaal | 200 ps/div ~ 1 ks/div |
| Interfaces |
USB host/apparaat (optie: GPIB) LAN (LXI 2011) HDMI 1.4b optie: SFP+ 10 Gbps |
| Decodeermogelijkheden | parallel optie: RS232/UART, I2C, SPI, LIN, CAN, FlexRay, I2S, en MIL-STD-1553 |
| Afmetingen | 214 x 43 x 478 mm (WHD, zonder handgrepen en ophangoren)
1U rekhoogte, halve breedte |
| Gewicht | 3,6 kg |
Accessoires
De DS8304-R wordt standaard geleverd met:
- USB-kabel
- Netsnoer
Downloads
| Rigol DS8000-R manual |
 (9.65 MB) |
Download |
| Rigol DS8000-R programming guide |
(6.47 MB) |
Download |
| DS8000-R DataSheet |
(10.45 MB) |
Download |
| DS8000-R UserGuide |
(8.29 MB) |
Download |
