Rigol DS9202 oscilloscoop
Details

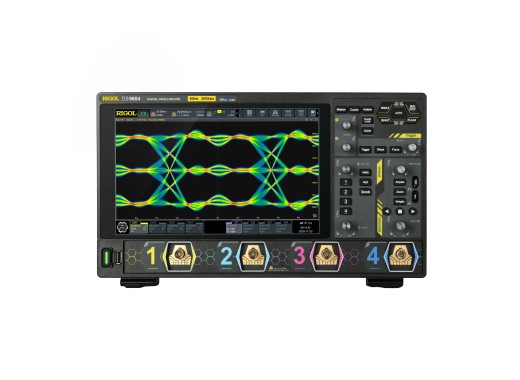

Let op: de getoonde productafbeeldingen zijn van de Rigol DS9604; de Rigol DS9202 is visueel vergelijkbaar, behalve dat deze oscilloscoop 2 kanalen heeft in plaats van 4.
De Rigol DS9202 is een premium oscilloscoop met 2GHz bandbreedte, 10GSa/s sampling, 2 analoge kanalen en 10Mpts geheugen, geschikt voor al uw R&D-, validatie- en productietestwerk met high-speed digitaal, protocolanalyse of compliance testing.
De DS9000 is de opvolger van de MSO8000A serie, gebouwd op een nieuw ontwikkeld acquisitieplatform met een verticale resolutie die oploopt van 8 tot 16 bits in high resolution mode en standaard hardware mask testing. Het platform is ontwikkeld voor R&D-engineers die high-speed digitale ontwerpen valideren, voedingen karakteriseren en productietestroutines draaien waarbij een grote geheugendiepte en snelle capture belangrijk zijn. Daarnaast zijn er opties beschikbaar voor eye diagram-analyse en compliance testing op USB 2.0, Ethernet, Automotive Ethernet en MIPI D-PHY. Een ingebouwde webserver maakt remote control en monitoring via LAN mogelijk. Wilt u hulp bij het kiezen van het juiste model voor uw toepassing of een van de opties bestellen? Neem contact met ons op.
Modeloverzicht
| DS9202 | DS9204 | DS9404 | DS9604 | MSO9402 | |
|---|---|---|---|---|---|
| Bandbreedte | 2 GHz | 2,5 GHz | 4 GHz | 6 GHz | 4 GHz |
| Kanalen | 2 | 4 | 4 | 4 | 2 |
| Digitale kanalen | Nee |
Nee |
Nee |
Nee |
16 kanalen |
| Sample rate | 10 GSa/s | 20 GSa/s | 20 GSa/s | 20 GSa/s | 20 GSa/s |
| Geheugendiepte | 10 Mpts | 500 Mpts | 500 Mpts | 500 Mpts | 500 Mpts |
| Arbitrary waveform generator | Nee |
Nee |
Nee |
Nee |
2 kanalen, 50 MHz |
| Prijs |
Specificaties
| Waveform capture rate | 1.000.000 wfms/s |
| Verticale resolutie | 8 bits (9 - 16 bits in high resolution mode) |
| Verticale schaal | 1 mV/div - 10 V/div |
| Horizontale schaal | 50 ps/div - 500 s/div |
| Interfaces | USB host/device, LAN, HDMI, AUX Out |
| Decodeermogelijkheden | RS232/UART, I2C, SPI, CAN |
| Display | 10,1-inch touchscreen (1280x800) |
| Afmetingen | 358 x 215 x 125 mm |
| Gewicht | 5,3 kg |
Accessoires
De Rigol DS9202 oscilloscoop wordt geleverd met de volgende accessoires:
- 2x RP3500A 500 MHz passieve probe
- 1x Netsnoer
Plus en minpunten
- 1.000.000 wfms/s waveform capture rate
- 16-bit verticale resolutie mode
- Geïntegreerde DVM en 8-cijferige teller
- 10 Mpts geheugen kan niet worden geüpgraded
- Geen jitter analyse optie
Downloads
| Rigol DS9000 datasheet |  (17.73 MB) | Download |
| Rigol DS9000 quick guide | (6.84 MB) | Download |
