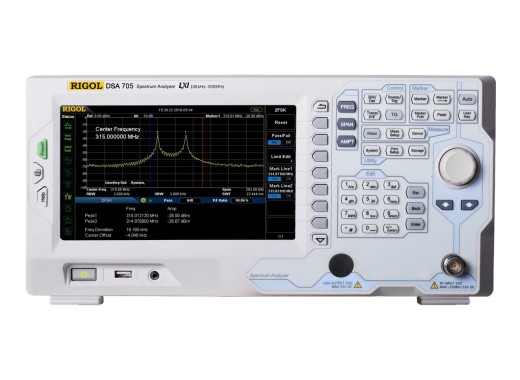

Rigol DSA-705 spectrum analyser
Details
De Rigol DSA-705 is een instap lijn spectrum analyser met basis specificaties. Het beschikt over een bandbreedte tot 500 MHz en een groot scherm.
Volledig digitaal IF-ontwerp
De spectrum analyser is gebaseerd op een volledig digitale intermediate frequency filtering. Dit geeft diverse mogelijkheden; hoge resolutie, hoge meetsnelheid en hoge betrouwbaarheid. Verder beschikt de analyser over een ingebouwe pre-amplifier.
Connectiviteit
De spectrum analyser kan via USB, LAN of optionele GPIB connector verbonden worden met een computer, waarna via Ultra Sigma, of NI software eenvoudig met de analyser gecommuniceerd kan worden. Daarnaast kan diverse informatie opgeslagen worden op een memory stick via de ingebouwde USB poort. Verder beschikt de analyser over een headphone jack om AM/FM demodulatie uit te voeren en de audio uitput te horen.
Opties
De DSA705 beschikt over diverse optionele accessoires waaronder geavanceerde meetopties, VSWR kit en Quasi peak detectiekit. De meeste van deze opties zijn eventueel later toe te voegen aan de analyser.
Specificaties
| Frequentie bereik | 500 MHz |
| Frequentie resolutie | 1 Hz |
| Interne referentie frequentie | 10 MHz |
| Frequentie teller | Ja |
| Connectiviteit | USB (host/device) LAN |
| Display | 8" (800 x 480) 64k kleuren |
| Afmetingen | 361.6 x 178.8 x 128 mm |
Voor meer informatie kan u de datasheet van de spectrum analysers downloaden.
Accessoires
De analyser wordt geleverd inclusief:
- Snelstart gids
- Netsnoer
