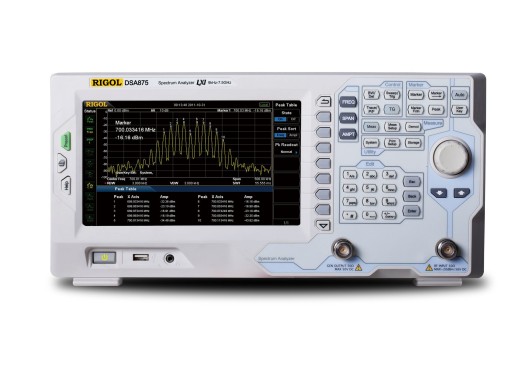

Rigol DSA875-TG spectrum analyser
Actie! De Rigol DSA800 serie spectrum analysers zijn nu inclusief een gratis DSA800-EMI optie! De optie wordt automatisch toegevoegd aan uw winkelwagen. Promotie geldig tot en met 31 december 2026.
Details
De Rigol DSA875-TG is een 7.5 GHz spectrum analyser.
Deze serie spectrum analysers bieden grote prestaties tegen een voordelige prijs. De analysers zijn voorzien van een breedbeeldscherm
en een gebruiksvriendelijke interface wat het gebruik eenvoudig maakt. Deze spectrum analysers zijn gebaseerd op een volledig digitale intermediate frequency filtering wat
zorgt voor een hoge resolutie, hoge meetsnelheid en lage noise.
De spectrum analysers kunnen via USB, LAN of optionele GPIB connector verbonden worden met een computer, waarna via Ultra Sigma, of
NI software eenvoudig met de analyser gecommuniceerd kan worden. Daarnaast kan diverse informatie opgeslagen worden op een memory stick via
de ingebouwde USB poort. Verder beschikken de analysers over een headphone jack om AM/FM demodulatie uit te voeren en de audio uitput te horen.
Deze spectrum analysers zijn zeer geschikt om EMI metingen te doen, bijvoorbeeld voordat het te testen apparaat naar een keuringsinstantie
gaat. Met het besparen van een enkele trip naar een keuringsorgaan verdient dit apparaat zichzelf al terug.
Modeloverzicht
| Model | Frequentiebereik | Phase noise | DANL | Tracking generator | Prijs |
|---|---|---|---|---|---|
| DSA815-TG | 100 kHz - 1.5 GHz | -80 dBc/Hz | -155 dBm | Ja | |
| DSA832E-TG | 100 kHz - 3.2 GHz | -90 dBc/Hz | -158 dBm | Ja | |
| DSA832-TG | 100 kHz - 3.2 GHz | -98 dBc/Hz | -161 dBm | Ja | |
| DSA875-TG | 100 kHz - 7.5 GHz | -98 dBc/Hz | -161 dBm | Ja |
Specificaties
| Display | 8" LCD, 800*480 pixels |
| Resolutie | 1 Hz |
| Interne referentie frequentie | 10 MHz |
| Third-order intercept (IP3) | +10 dBm (-815) +7 dBm (-832E) +11 dBm (-832) +15 dBm (-875) |
| Maximale ingangsspanning | 50V DC |
| Maximale ingangsvermogen | 30 dBm |
| Amplitudeweergave |
Log: 1 dB - 200 dB Linear: 0 - Reference level |
| Aansluitingen | USB 2.0 type A, USB 2.0 type B, Lan |
| Frequentie teller | Ja |
| Gewicht (zonder doos) | 4.25 - 4.55 Kg |
| Afmetingen | 361.6 x 178.8 x 128 mm (BxHxD) |
Voor meer informatie kan u de complete datasheet van de DSA800 serie onder aan deze pagina vinden.
Opties
| Rigol NFP-3 near field probe kit (hardware) | NFP-3 | |
| EMI filter & quasi-peak detector (software) | EMI-DSA800 | |
| Geavanceerde metingkit (software) | AMK-DSA800 | |
| VSWR metingkit (software) | VSWR-DSA800 |
Accessoires
De DSA800 serie wordt standaard geleverd met:- Netsnoer
Downloads
| DSA800 datasheet |  (6.01 MB) | Download |
| EMI measurement with Rigol S1210 | (628.8 KB) | Download |
| DSA800 series programming guide | (3.36 MB) | Download |
| Rigol DSA800 series manual | (4.98 MB) | Download |
| DSA800 quick guide | (484.78 KB) | Download |
