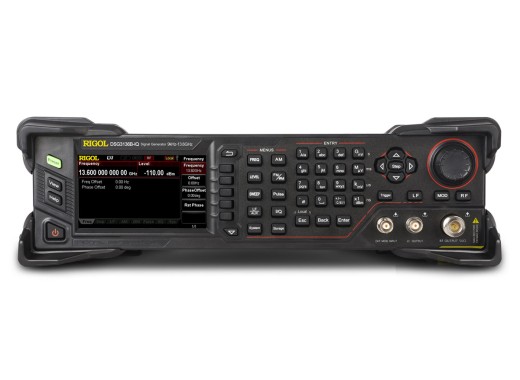

Rigol DSG3136B-IQ RF signaalgenerator
Details
Ter verduidelijking: Alle producten in deze reeks zien er identiek uit aan het afgebeelde product. I/Q modellen hebben extra BNC-aansluitingen op de achterzijde voor I/Q-metingen.
De Rigol DSG3136B-IQ is een professionele RF signaalgenerator met een frequentiebereik tot 13.6 GHz. Hij kan AM, FM, fase (ΦM) en I/Q moduleren. Doordat het een uitgangsvermogen heeft van +27 dBm is er geen externe versterker vereist in de meeste opstellingen van hoog vermogen. Het modulatiesignaal kan ook extern ingevoerd worden. Connectiviteit is mogelijk via USB of LAN, te vinden op de achterzijde. Met zijn 2U standaard rackhoogte is het product vrij compact en neemt het weinig ruimte in beslag op tafel.
Modeloverzicht
De modellen uit de DSG3000B reeks verschillen in bandbreedte en of ze I/Q moduleren. De belangrijkste verschillen staan hieronder:
| Model | DSG3065B | DSG3065B-IQ | DSG3136B | DSG3136B-IQ |
|---|---|---|---|---|
| Modulatiefuncties | AM, FM, phase | AM, FM, phase, I/Q | AM, FM, phase | AM, FM, phase, I/Q |
| RF frequentiebereik | 9 kHz - 6.5 GHz | 9 kHz - 6.5 GHz | 9 kHz - 13.6 GHz | 9 kHz - 13.6 GHz |
| I/Q frequentiebereik | - | 50 MHz - 6.5 GHz | - | 50 MHz - 6.5 GHz |
| Prijs |
Specificaties
| Frequentieresolutie | 0.01 Hz |
| Uitgangsamplitudebereik | -130 dBm tot +27 dBm (max) |
| Nauwkeurigheid amplitude | <0.5 dB |
| Ruis fase | -116 dBc / Hz (@ 1 GHz, 20 kHz offset) |
| Pulsmodulatie, aan/uit-verhouding | >70 dB |
| Frequentie sweep vorm | triangle, ramp |
| Frequentie sweep mode | enkel, continu |
| Trigger bron | auto, toetsenbord, externe connector, bus (USB, LAN) |
| Uitgangsimpedantie | 50 Ω |
| Connectiviteit | USB-host/device, LAN optie: GPIB |
| Beeldscherm | 4.3", 480 x 272 px. kleuren LCD |
| Afmetingen | 364 x 112 x 420 mm |
| Gewicht | 8.03 kg |
Accessoires
De DSG3000B serie wordt standaard geleverd inclusief:
- Netsnoer
Downloads
| Rigol DSG3000B manual |
 (2.72 MB) |
Download |
| Rigol DSG3000B datasheet |
(2.4 MB) |
Download |
