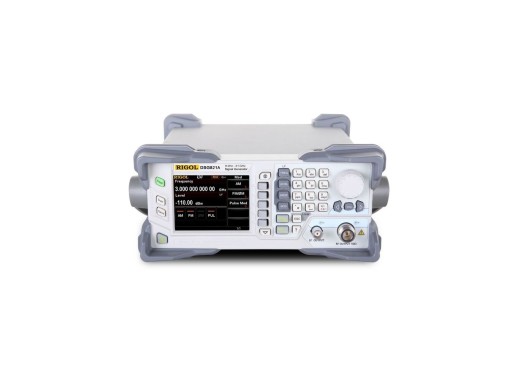

Rigol DSG821A RF signaalgenerator
Details
De Rigol DSG821A RF signal generator is de nieuwste aanwist in de succesvolle DSG800 serie van Rigol. De DSG821A heeft een bandbreedte tot 2.1 GHz en heeft een maximaal output vermogen van +20dBm. De serie beschikt over een amplitude precisie van minder dan 0.5dB en een frequentie resolutie van maar liefst 0.01 Hz.
RF signal generators bieden de mogelijkheid tot modulatie van onder andere AM/FM/ØM, maar ook pulse modulaties (optioneel). Naast de analoge output beschikt de DSG821A ook over USB-Host, USB- Device en LAN interfaces. Hierdoor is het mogelijk om de RF signal generator op afstand te bedienen en te programmeren.
Modeloverzicht
De modellen in deze serie verschillen voornamelijk in bandbreedte en IQ-modulatiemogelijkheden.| Model | Bandbreedte | IQ-modulatie | Prijs |
| DSG815 | 9 kHz tot 1,5 GHz | Geen | |
| DSG821 | 9 kHz tot 2,1 GHz | Geen | |
| DSG821A | 9 kHz tot 2,1 GHz | Ja | |
| DSG830 | 9 kHz tot 3 GHz | Nee | |
| DSG836 | 9 kHz tot 3,6 GHz | Geen | |
| DSG836A | 9 kHz tot 3,6 GHz | Ja |
Specificaties
| Frequentie precisie | 0.01 Hz |
| Amplitude precisie | ≤0.5 dB (typical) |
| Output amplitude bereik | -110dBm tot +13dBm (+20dBm unleveled) |
| Phase noise | <-112 dBc/Hz (typ) |
| Connectiviteit | USB-Host, USB-Device, LAN |
| Beeldscherm | 3.5" TFT LCD (320 x 240) |
| Afmetingen | 261.5 x 112 x 318.4 mm |
| Gewicht | 4.2 kg |
Accessoires
De Rigol DSG821A wordt standaard geleverd inclusief:
- Netsnoer
- Quick guide
Downloads
| Rigol DSG800 datasheet |  (2.6 MB) | Download |
| DSG800 user manual | (1.64 MB) | Download |
