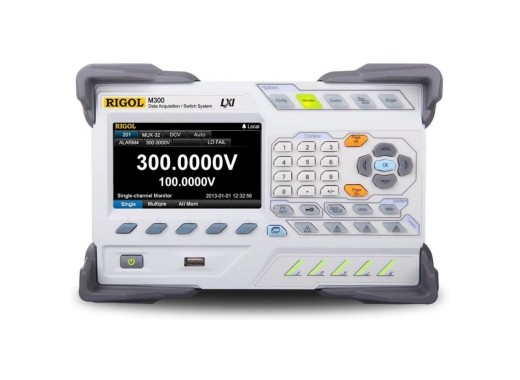

Rigol M300 data acquisitiesysteem
Details
Het Rigol M300 data acquisitie systeem is een modulair systeem ontworpen voor geautomatiseerde meerkanaals meet- en schakeltoepassingen. Dit omvat zowel omgevingsmetingen zoals temperatuur voor burn-in testen als spannings-, frequentie- of weerstandsmetingen van een grote verscheidenheid aan sensoren die gebruikt worden van onderzoek tot productietests.
Dit product kan zelfstandig werken zonder systeem. De intervalscan maakt tot 100.000 time-stamped metingen mogelijk, die kunnen worden opgeslagen, geraadpleegd en bediend via één van de USB, GPIB, LAN of RS232 interfaces. De Ultra Acquire software wordt standaard meegeleverd, maar voor alle softwareopties wordt de Ultra Acquire Pro-versie aanbevolen.
Let op. Dit is een modulair systeem en vereist verschillende combinaties van modules en terminal boxes om verschillende functies en metingen te gebruiken.
Modeloverzicht
| Model | M300 | M301 | M302 |
|---|---|---|---|
| Inclusief DMM-MC3065 module | Nee
| Ja
| Ja
|
| Inclusief MUX20-MC3120 module | Nee
| Nee
| Ja
|
| Prijs |
Modules / Terminal boxes / Softwareoverzicht
| Model | Functie | Prijs |
|---|---|---|
| DMM-MC3065 | Digitale multimetermodule (DMM). 6½ digits. | |
| MUX20-MC3120 | 20-kanaals multiplexer. Inbegrepen in het M302-model. Vereist M3TB20 terminal box. | |
| MUX32-MC3132 | 32-kanaals multiplexer. Vereist M3TB32 terminal box. | |
| MUX64-MC3164 | 64-kanaals single-ended multiplexer. Vereist M3TB64 terminal box. | |
| MIX24-MC3324 | 20 spanningskanalen en 4 stroomkanalen mix-multiplexer. Vereist M3TB24 terminal box. | |
| ACT-MC3416 | 16-kanaals actuator. Vereist M3TB16 terminal box. | |
| MFC-MC3534 | Multifunctionele module. Vereist M3TB34 terminal box. | |
| MATRIX-MC3648 | 32 tweedraads matrixschakelaar. Vereist M3TB48 terminal box. | |
| M3TB16 | Terminal box met 16 kanalen. Vereist ACT-MC3416 module. | |
| M3TB20 | Terminal box met 20 kanalen. Vereist MUX20-MC3120 module. | |
| M3TB24 | Terminal box met 24 kanalen. Vereist MIX24-MC3324 module. | |
| M3TB32 | Terminal box met 32 kanalen. Vereist MUX32-MC3132 module. | |
| M3TB34 | Terminal box met 34 kanalen. Vereist MFC-MC3534 module. | |
| M3TB48 | Terminal boxs met 48 kanalen. Vereist MATRIX-MC3648 module. | |
| M3TB64 | Terminal box met 64 kanalen. Vereist MUX64-MC3164 module. | |
| Ultra Acquire Pro | Geavanceerde software voor gegevensanalyse. |
Specificaties
| Display | 4,3" LCD-kleurenscherm |
| Interfaces | GPIB, LAN, USB 2.0 (apparaat/host/opslag), RS232 |
| Afmetingen | 159,0 x 239,0 x 373,4 mm |
| Gewicht | 5,7 kg |
Accessoires
De M300 wordt standaard geleverd met:
- Netsnoer
- USB-kabel
- Mixed-interface scheidingskabel
- Ultra Acquire-software (Ultra Acquire Pro is afzonderlijk verkrijgbaar)
- 4x Reserve zekeringen
Downloads
| Rigol M300 datasheet |  (7.14 MB) | Download |
| Rigol M300 series user guide | (4.39 MB) | Download |
