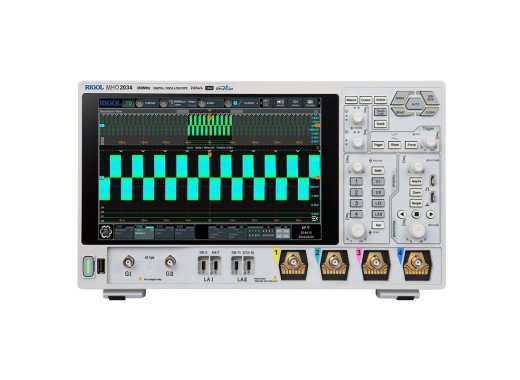

Rigol MHO2034 oscilloscoop
Details
De Rigol MHO2034 is een high-end oscilloscoop met een bandbreedte van 350MHz, een geheugendiepte van 500Mpts en een sample rate van 2GS/s per kanaal. Daarnaast beschikt dit model over 4 analoge kanalen en een verticale resolutie van 12 bits, wat uitgebreid kan worden tot 16 bits in de high resolution-modus.
De MHO2034 is uitgerust met een hoogwaardige 10,1" capacitief multi-touch scherm en biedt een 256-niveaus intensiteitsgradatie. Deze oscilloscoop ondersteunt realtime eye-diagrammen en jitteranalyse. Het toestel heeft diverse interfaces waarmee meetgegevens eenvoudig naar bijvoorbeeld een pc kunnen worden overgezet. Ook kunnen gegevens direct worden opgeslagen op een USB-stick via de USB-poort aan de voorzijde. Bovendien is LAN-webbediening mogelijk, zodat het apparaat via een webbrowser gebruikt kan worden.
Modeloverzicht
| Model | MHO2024 | MHO2034 |
|---|---|---|
| Bandbreedte | 200 MHz | 350 MHz |
| Rise time | 2 ns | 1,4 ns |
| Prijs |
Specificaties
| Analoge kanalen | 4 |
| Digitale kanalen | 16 (optionele probe) |
| Geheugendiepte | 500 Mpts (half kanaal) 250 Mpts (volledig kanaal) |
| Sample rate | 2GS/s per kanaal |
| Waveform capture rate | 1.000.000 wfms/s |
| Verticale resolutie | 12 bits 16 bits (high resolution-modus) |
| Verticale schaal | 100 μV/div - 10 V/div |
| Horizontale schaal | 2 ns/div - 500 s/div |
| Interfaces | USB, LAN, HDMI, Trigger Out, Pass/Fail |
| Decodeermogelijkheden | USB Host, USB Device, I2C, SPI, UART/RS232, CAN |
| Display | 10,1" LCD (1280 x 800) |
| Afmetingen | 355 x 235 x 154 mm |
| Gewicht | 5,3 kg |
Opties
| 4-kanaals logic analyser probe (hardware) | PLA3204 | |
| I2S audio bus triggering en analyse (software) | MHO2000-AUDIOA | |
| CAN-FD, LIN bus triggering en decodering (software) | MHO2000-AUTOA | |
| Ingebouwde 2-kanaals 50MHz AWG-optie (software) | MHO2000-AWG | |
| FlexRay triggering en decodering (software) | MHO2000-FLEXA | |
| Vermogensanalyse optie (software) | MHO2000-PWRA | |
| SENT triggering en decodering (software) | MHO2000-SENTA | |
| Bundel (bevat alle bovenstaande softwareopties) | MHO2000-BND |
Accessoires
Standaard meegeleverd bij de MHO2034:
- USB-kabel
- Netsnoer
- 4x passieve highZ 350MHz probe
Plus en minpunten
- 2GS/s per kanaal
- Verticale gevoeligheid tot 100 μV/div
Downloads
| MHO2000 series datasheet |  (15.74 MB) | Download |
