Rigol MSO2202A-S oscilloscoop
Details
De MSO2202A-S wordt nu geleverd inclusief de DS/MSO2000A bundel! Zie beneden de pagina voor meer informatie.

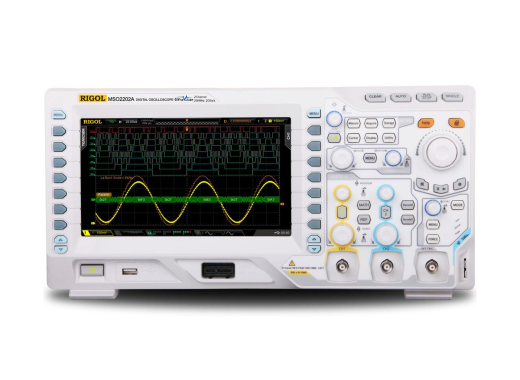

De Rigol MSO2202A-S is een 2-kanaals oscilloscoop en de 200MHz versie in de MSO2000A(-S) serie van Rigol. De oscilloscopen hebben een sample rate tot 2 GS/s. De MSO2000A-serie oscilloscopen zijn zogeheten "Mixed Signal Oscilloscopes" dit betekent dat ze naast de 2 analoge kanalen
ook 16 digitale kanalen met een sample rate tot 1 Gs/s hebben.
Metingen kunnen op het 8" WVGA LCD scherm worden bekeken,
maar de MSO2000A kan ook op de PC worden aangesloten voor het overzetten van meetresultaten. Tevens kunnen meetresultaten op USB-geheugenstick worden opgeslagen via de USB poort aan de voorkant.
Met een waveform capture rate tot 50,000 wfm/s kunnen met deze oscilloscoop signalen snel worden geanalyseerd en kunnen eventuele problemen snel worden gevonden.
De DS2202A heeft, afgezien van de 16 digitale kanalen, de zelfde basis specificaties als de MSO2202A-S. Wanneer u dus deze 16 digitale kanalen niet nodig heeft en genoeg heeft aan alleen de 2 analoge kanalen vind u de DS2202A hier.
Optioneel zijn een Advanced Trigger, serial decode en geheugenuitbreiding opties leverbaar. Deze opties worden onderaan de pagina verder uitgelegd.
Modellen
De modellen in deze serie verschillen vooral in bandbreedte, en de aanwezigheid van een dual-channel 25 MHz functiegenerator. Deze laatste eigenschap is te herkennen aan de -S in de naam, waar de modellen die dat hebben beschikken over de functiegenerator.
MSO2102A | MSO2202A | MSO2302A | |
---|---|---|---|
MSO2102A-S | MSO2202A-S | MSO2302A-S | |
Bandbreedte | 100 MHz | 200 MHz | 300 MHz |
Prijs zonder functiegenerator (A) | |||
Prijs met functiegenerator (A-S) |
Specificaties
Sample rate (Analoog) | 1 kanaal actief: 2GS/s 2 kanalen actief: 1GS/s |
Sample rate (Digitaal) | 8 kanalen actief: 1GS/s 16 kanalen actief: 0.5GS/s |
Geheugen (Analoog) | 14 MB/ 14Mpts (gedeeld door aantal kanalen). |
Geheugen (Digitaal) | 8 kanalen actief: 14 MB/ 14Mpts 16 kanalen actief: 7 MB/ 7Mpts |
Display | 8" TFT, 800x480 pixels 160,000 kleuren |
Ingangsimpedantie (Analoog) | 1 MΩ of 50Ω (Analoog) 101 kΩ (digitaal) |
Aantal kanalen | 2+16 |
Horizontale schaal (input) |
5 ns/div -1000 s/div |
Verticale gevoeligheid (input) |
0.5 mV/div - 10 V/div |
A/D convertor | 8 bits resolutie |
Maximale spanning | CAT I 300 Vrms, CAT II 100 Vrms, transient overvoltage 1000 Vpk |
Probe ondersteuning | 0.01x - 1000x |
Aansluitingen | USB 2.0 type A, USB 2.0 type B, LAN, pass/fail trigger |
Gewicht (zonder doos) | 3.9 Kg |
Accessoires
Deze oscilloscoop wordt geleverd inclusief:
- 2 passieve probes (350 MHz , type PVP2350)
- 1x LA probe (type RPL2316)
- USB data kabel
- Netsnoer
Opties
Alle opties worden standaard meegeleverd bij aankoop van uw DS/MSO2000A oscilloscoop!
Geavanceerde Trigger Optie | Met deze software activeert u alle trigger opties. (Windows Trigger, Nth Edge Trigger, Delay Trigger, TimeOut Trigger, Duration Trigger, USB Trigger) |
Memory expansion optie | Met deze software optie verviervoudigt u de geheugendiepte van uw Rigol DS/MSO2000A serie oscilloscoop naar 56 Megapunten. Dit geheugen zit al ingebouwd, maar is standaard niet geactiveerd. |
Seriële Decodering Optie | Met deze software optie kunt u RS232, I²C en SPI decoderen met uw Rigol DS/MSO2000A serie oscilloscoop. |
CAN Seriële Decodering Optie | Met deze software optie kunt u CAN decoderen met uw Rigol DS/MSO2000A serie oscilloscoop. |
Downloads
DS/MSO2000 serie datasheet |
(5.49 MB) | Download |
