Rigol MSO8064 oscilloscoop
Details

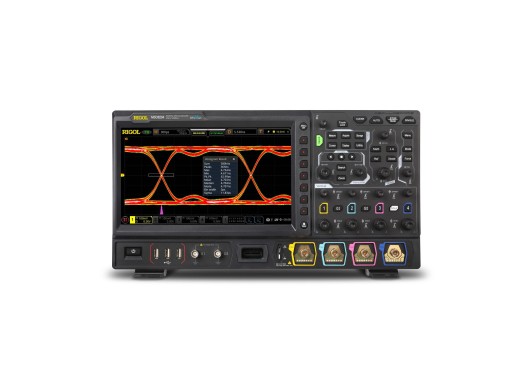

De Rigol MSO8064 oscilloscoop is de 600MHz versie in de gloednieuwe MSO8000 serie van Rigol. De MSO8000 oscilloscopen zijn high-end mixed signal digitale oscilloscopen die ontworpen zijn op de basis van de ASIC chip en het UltraVision II technische platform van Rigol. De serie combineert 7 onafhankelijke instrumenten in één behuizing, waardoor de MSO8064 beschikt over:
- Digitale oscilloscoop
- 16-kanaals logic analyser (optioneel)
- Spectrum analyser
- Arbitrary waveform generator (optioneel)
- Digitale voltmeter
- 6-digit frequentie teller
- Protocol analyser (optioneel)
De MSO8064 beschikt over specificaties die de top van de industrie bereiken, met een uitzonderlijk hoge memory depth van 500 Mpts en een sample rate van maar liefst 10GSa/s. 4 kanalen en 16 digitale kanalen (RPL2316 logic probe is hiervoor vereist) zorgen ervoor dat de MSO8000 serie zogeheten "mixed signal oscilloscopes" genoemd mogen worden.
Wat echt uit het oog springt is het feit dat de MSO8064 in staat is om real-time eye diagram en jitter analysis uit te voeren. Dankzij de uitzonderlijk goede specs van de scoop gaan deze tests met gemak. Rigol heeft een document uitgebracht waarin staat beschrijven wat deze tests inhouden en hoe ze uitgevoerd worden met behulp van de MSO8000 oscilloscopen. Dit document is onderaan de pagina te vinden.
De oscilloscoop is uitgerust met meerdere interfaces, waardoor deze verbonden kan worden met een PC voor het overzetten van meetresultaten. Daarnaast kan de data opgeslagen worden op een USB-geheugenstick via de USB poort aan de voorkant.
De extreem hoge waveform capture rate van 600.000 wfms/s komt compleet tot zijn recht op het grote 10.1" touchscreen display, die tevens voorzien is van 256-level intensity grading. Door middel van deze techniek worden meerdere signalen over elkaar heen gelegd om zo de meest voorkomende signalen met meer intensiteit te laten zien.
De 8064 en de 8104 zijn eventueel later nog te upgraden naar hogere bandbreedtes. Mocht u hier intresse in hebben kunt u contact met ons opnemen.
Modellen
De modellen in de Rigol MSO8000 serie verschillen onderling alleen in de bandbreedte van elkaar.
MSO8064 | MSO8104 | MSO8204 | |
---|---|---|---|
Bandbreedte | 600 MHz | 1 GHz | 2GHz (tot 2 kanalen actief, 1GHz voor 4 kanalen actief) |
Prijs |
Specificaties
Kanalen | 4 + 16 (optioneel) |
Sample rate |
2.5 GSa/s (4 kanalen actief)
5.0 GSa/s (2 kanalen actief) 10 GSa/s (1 kanaal actief) |
Memory depth | 500 Mpts |
A/D converter | 8 bits |
Waveform capture rate | 600.000wfms/s |
Waveform record | 450.000 |
Display | 10.1" capacatief multi-touch screen |
Rise time | ≤583 ps |
Verticale schaal | 1 mV/div - 10 V/div |
Horizontale schaal | 500 ps/div - 1 ks/div |
Connectiviteit | USB, LAN, HDMI, TRIG OUT en USB-GPIB (optioneel) |
Trigger types | Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge Optioneel: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553 |
BUS decode | RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S en MIL-STD-1553 |
Gewicht | 4.0kg |
Afmetingen | 410 x 224 x 135 mm |
Opties
De mogelijke opties:
16-kanaals logic probe (RPL2316) | Met deze probe breid je de scoop uit met 16 digitale kanalen. Deze probe is speciaal voor de MSO8000 serie bestemd. | |
Serial protocol analysis bundel | Deze bundel is een zeer complete set van uitbreidingen voor de MSO8000 oscilloscopen. De bundel bevat alle bus trigger en analysis opties die er zijn voor de MSO8000 serie. Ook krijg je met deze bundel een 25 MHz dual-channel arbitrary waveform generator en een ingebouwde Power analysis applicatie. Voor meer informatie kan je hier rechts naar de productpagina van deze bundel navigeren. |
Accessoires
De Rigol MSO8000 serie oscilloscopen worden geleverd inclusief:
- 4 passive high-impedance probes (500 MHz)
- 2 passive low-impedance probes (1.5GHz, alleen voor MSO8204/8104)
- USB Kabel
- Startgids
- Netsnoer
- 3 jaar garantie
Plus en minpunten
- High-end specs
- 7 instrumenten in één
- Real-time eye diagram en jitter analysis
