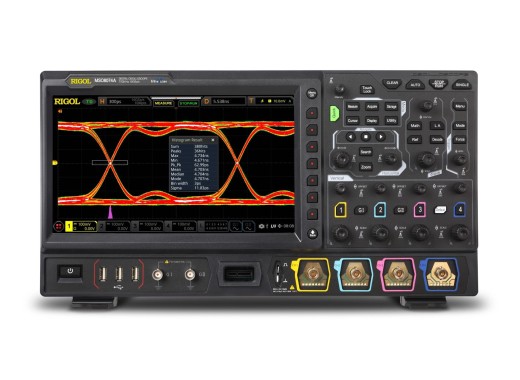

Rigol MSO8074A oscilloscoop
Actie! De Rigol MSO8000A serie oscilloscopen bevatten nu een gratis MSO8000-BND optiebundel! De bundel wordt automatisch toegevoegd aan uw winkelwagen. Promotie geldig tot en met 31 december 2026.
Details
De Rigol MSO8074A is een high-end oscilloscoop met een bandbreedte van 750MHz, een zeer hoge memory depth van 500Mpts en een sample rate van 10GS/s. Bovendien heeft deze oscilloscoop 4 analoge kanalen en integreert 7 instrumenten in 1 apparaat. Deze instrumenten zijn een digitale oscilloscoop, een 16-kanaals logic analyser, een spectrumanalyser, een functiegenerator, een digitale voltmeter, een 6-digit frequentieteller en totaliser en een protocolanalyser.
Verder biedt de MSO8074A een 10,1" capacitief multi-touch display van hoge kwaliteit die voorzien is van 256-level intensity grading. De MSO8074A kan real-time eye diagram en jitter analysis uitvoeren. Deze oscilloscoop is uitgerust met meerdere interfaces, waardoor de oscilloscoop kan worden aangesloten op een PC om meetresultaten over te zetten. Daarnaast kunnen de gegevens worden opgeslagen op een USB-stick via de USB-poort aan de voorkant.
Modeloverzicht
| Model | MSO8074A | MSO8154A | MSO8204A |
|---|---|---|---|
| Bandbreedte | 750 MHz | 1,5 GHz | 2 GHz |
| Prijs |
Specificaties
| Analoge kanalen | 4 |
| Digitale kanalen | 16 (Probe opt.) |
| Memory depth | 500 Mpts |
| Sample rate | 10 GS/s |
| Waveform capture rate | 600.000 wfms/s |
| Verticale resolutie | 8 bits |
| Verticale schaal | 1 mV/div - 10 V/div |
| Horizontale schaal | 500 ps/div - 1 ks/div |
| Connectiviteit | USB, LAN, HDMI |
| Opties voor decodering | I2C, SPI, UART/RS232, CAN, CAN-FD, LIN, FlexRay, I2S, en MIL-STD-1553 |
| Display | 10,1" LCD (1024 x 600) |
| Afmetingen | 410 x 224 x 135 mm |
| Gewicht | 4,0 kg |
Opties
| 16-kanaals logic probe (hardware) | RPL2316 | |
| Seriële protocolanalyse-bundel (software) | MSO8000-BND | |
| 750 MHz naar 1,5 GHz bandbreedte-upgrade (software) | MSO8000A-BW7T15 | |
| 1,5 GHz naar 2 GHz bandbreedte-upgrade (software) | MSO8000A-BW15T20 | |
| 2 GHz naar 3 GHz bandbreedte-upgrade (software) | MSO8000A-BW20T30 |
Accessoires
De MSO8074A wordt standaard geleverd met:
- USB-kabel
- Netsnoer
- 4x passieve highZ 500 MHz probe
- Beschermhoes aan de voorkant
Plus en minpunten
- Grote bandbreedte
Downloads
| Rigol MSO8000A series datasheet |  (38.05 MB) | Download |
| Rigol MSO8000A series programming guide | (4.15 MB) | Download |
| Rigol MSO8000A series user guide | (11.27 MB) | Download |
