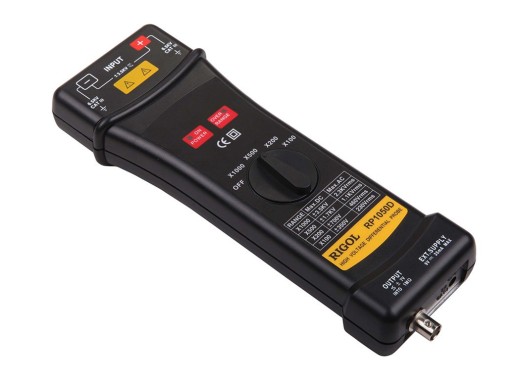

Rigol RP1050D differential probe
Details
Met deze probe is het mogelijk om een differentiële ingangsspanning tot wel 7000 Vpp om te zetten naar een signaal met lage spanning zodat de golfvorm
geanalyseerd kan worden met een oscilloscoop. Het frequentiebereik van deze probe is 0-50 MHz wat hem zeer geschikt maakt voor grote elektriciteitstesten en R&D.
De RP1050D is geschikt op alle universele oscilloscopen. Verder zijn de gelabelde attenuatie ratios van toepassing wanneer de ingangsimpedantie van de oscilloscoop
1 MΩ is. Deze attenuatie ratios zullen worden verdubbeld wanneer de ingangsimpedantie van de oscilloscoop 50 Ω is.
Specificaties
| Max. Differentiële ingangsspanning | 7000 V |
| Ingangsspaningsbereik | ≤700Vpp (100x att.) ≤1400Vpp (200x att.) ≤3500Vpp (500x att.) ≤7000Vpp (1000x att.) |
| Uitgangsspanning | ≤ 7V |
| Attenuatie ratios | 100x, 200x, 500x, 1000x |
| Bandbreedte | DC-50MHz (200x, 500x, 1000x) DC-25 MHz (100x) |
| Voeding | 9 V (0.4W) |
Downloads
| RP1050D User Guide |  (359.08 KB) | Download |
