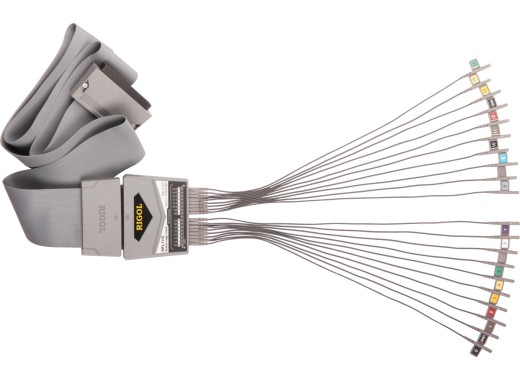

Rigol RPL1116 DS naar MS upgrade
Details
Deze 16-kanaals logic analyser is bedoeld voor de DS1000Z Plus serie oscilloscopen van Rigol. Met de probe krijgen de DS scopes de functionaliteit van de MSO1000Z modellen waardoor deze modellen als logic analyser gebruikt kunnen worden.
Specificaties
| Input kanalen | 16 |
| Max input voltage | ± 40 V |
| Threshold bereik | ± 15 V Piek |
| Threshold Precisie | ± 100 mV + 3% of threshold setting |
| Input Dynamische Range | ± 10 V + threshold setting |
| Minimum Input Voltage Swing | 500 mV |
| Minimum Detectable Pulse Width | 10 ns |
| Kabel lengte | 90 cm |
| Meetsnoer lengte | 25 cm |
De set bestaat uit:
- Parallel kabel
- Actieve logica kop
- 20 probe kabels
- 20 klemmetjes
Plus en minpunten
- Schakelt analoge CH3 en/of CH4 uit wanneer in gebruik
Downloads
| RPL1116 User Guide (EN) |  (475.22 KB) | Download |
