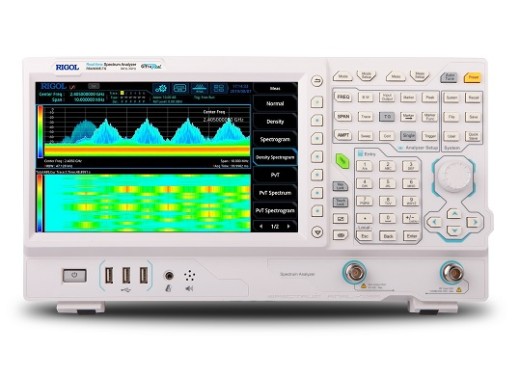

Rigol RSA3015E spectrum analyser
Details
De Rigol RSA3015E is een real-time spectrum analyser in de RSA3000E serie.
Een real-time spectrum analyser maakt gebruik van de Fast
Fourier Transform om het signaal van het tijdsdomein naar het frequentiedomein om te zetten. Dit zorgt er voor dat
korte en snelle signalen beter vastgelegd kunnen worden. Deze modus garandeerd geen enkel signaal te missen met een langere tijdsduur dan 7.45 µs. Naast de real-time modus hebben deze analysers ook de 'sweep' modus waarmee
in 1 ms een volledige analyse van het signaal gedaan kan worden.
Door de lage Displayed Average Noise Level van deze analysers zijn low-power signalen zoals harmonics en storingsbronnen
goed weergegeven en makkelijk te troubleshooten. Ook is het gemakkelijk, door de lage minimale resolutie bandbreedte van 1 Hz,
om signalen met frequenties die dicht bij elkaar liggen uit elkaar te houden. Verder zijn er 7 real-time visualisatie modi
en beschikken de analysers over krachtige trigger mogelijkheden.
De analysers in deze serie beschikken over een groot 10.1" multi-touch screen waarmee ze gemakkelijk bediend kunnen worden. Daarnaast
is het ook mogelijk om een toetsenbord, muis, monitor of pc aan te sluiten en de analysers daar mee te bedienen.
Het verschil tussen de RSA3000E en de RSA3000 series is dat de RSA3000E serie geen upgradebare RBW heeft, terwijl de RSA3000 serie hier wel over beschikt.
Modellen
De modellen binnen de RSA3000E serie verschillen vooral van elkaar in frequentie bereik. De modellen met -TG in de naam worden geleverd met ingebouwde tracking generator. De specificaties van de tracking generator kan u onder het kopje 'Specificaties tracking generator' vinden.
Model | RSA3015E | RSA3015E-TG | RSA3030E | RSA3030E-TG |
---|---|---|---|---|
Frequentiebereik | 9 kHz - 1.5 GHz | 9 kHz - 1.5 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz |
Tracking generator | Nee | Ja | Nee | Ja |
Prijs |
Specificaties
Resolutie | 1 Hz |
Interne referentie frequentie | 10 MHz |
Maximale ingangsspanning | 50 V |
Real-time analysis bandbreedte | 10 MHz |
Maximale ingangsvermogen | 25 mm |
DANL | ≤-161 dBm |
Phase noise | ≤-102 dBc/Hz |
Amplitude weergave | Log: 1 - 200 dB Linear: 0 - reference |
Min. RBW | 1 Hz |
Third order intercept | +15 dBm |
Interfaces | USB-host, USB-device, LAN, HDMI |
Display | 10.1" touch-screen (1024x600) |
Gewicht | 4.65 kg |
Afmetingen | 410 x 224 x 135 mm |
Tracking generator specificaties
Model | RSA3015E-TG | RSA3030E-TG |
---|---|---|
Frequentiebereik | 100 kHz - 1.5 GHz | 100 kHz - 3 GHz |
Output level range | -40 - 0 dBm | -40 - 0 dBm |
Output level resolution | 1 dB | 1 dB |
Voor meer informatie en specificaties kunt u de datasheet van de RSA3000E serie onder aan deze pagina vinden.
Opties
RSA-EMI measurement applicatie | Dit EMI software pakket voor de RSA3000E is een complete EMI pre-compliance oplossing met vooraf ingestelde scans, piektests, limieten en meerdere CISPR detectoren. | |
RSA-PA preamplifier | Deze optie activeert de front-end preamplifier van de RSA3000E serie. | |
Near Field Probe kit | Deze Near Field Probe kit (NFP) van Rigol is ontworpen voor EMC diagnose in het frequentie bereik van 30 MHz tot 3 GHz. Geschikt voor alle Rigol spectrum analysers. | |
RSA-EMC optie | Rigol RSA3000E EMC optie zorgt onder andere voor Quasi-Peak detectie en EMI filter. | |
RSA-AMK optie | Rigol RSA3000E AMK optie die de meetmogelijkheden van de Rigol RSA3000E spectrum analysers drastisch uitbreidt. | |
RSA-ASK/FSK optie | Rigol RSA3000E ASK/FSK optie zorgt voor ASK/FSK Demodulatird voor de Rigol RSA3000E spectrum analysers. |
