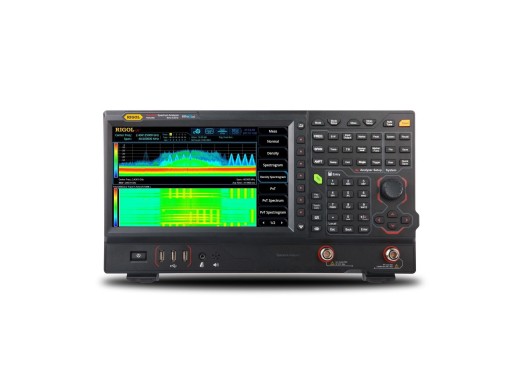

Rigol RSA5065 spectrum analyser
Details
De Rigol RSA5065 is een krachtige real-time spectrum analyser en maakt deel uit van de Rigol RSA5000-serie. Het apparaat heeft een frequentiebereik van 9kHz tot 6,5GHz, wat nuttig is voor een breed scala aan toepassingen zoals complexe draadloze, RF-technologieën en databussen zoals SPI en I2C. De RSA5065 analyseert signalen zo van slechts 7,45µs bij een minimale resolutiebandbreedte van 1Hz.
Een opvallende eigenschap van deze analyser is het 10,1" multi-touchscreen dat verschillende touchgebaren ondersteunt, daarnaast beschikt het apparaat gewoon over traditionele knopbediening. Je kunt ook een externe HDMI-monitor aansluiten of gebruikmaken van de handige Web Control-functie om op afstand toegang te krijgen tot en te communiceren met het apparaat.
Modeloverzicht
De modellen in deze serie verschillen voornamelijk in frequentiebereik, VNA en tracking generator-capaciteit.| Model | Bandbreedte | VNA | Tracking generator | Prijs |
| RSA5032 | 9 kHz tot 3,2 GHz |
Nee
|
Nee
| |
| RSA5032-TG | 9 kHz tot 3,2 GHz |
Nee
|
Ja
| |
| RSA5032N | 9 kHz tot 3,2 GHz |
Ja
|
Ja
| |
| RSA5065 | 9 kHz tot 6,5 GHz |
Nee
|
Nee
| |
| RSA5065-TG | 9 kHz tot 6,5 GHz |
Nee
|
Ja
| |
| RSA5065N | 9 kHz tot 6,5 GHz |
Ja
|
Ja
|
Specificaties
| Real-time analysebandbreedte | 25 MHz |
| RBW | 1 Hz - 10 MHz |
| DANL | -136 dBm |
| Frequentieresolutie | 1 Hz |
| Sweep snelheid | 1 ms (volledige span) |
| Trigger type | Frequentiemasker, IF vermogensniveau, extern |
| Faseruis | <-108 dBc/Hz |
| Interfaces | USB naar externe host, USB, LAN, GPIB |
| Display | 10.1” touchscreen (1024x600) |
| Afmetingen | 410 x 224 x 135 mm |
| Gewicht | 4,65 kg |
Opties
| Klok met hoge stabiliteit (hardware) | OCXO-CO8 | |
| Realtime analyse 40 MHz bandbreedte upgrade (software) | RSA5000-B40 | |
| Geavanceerde meetkit (software) | RSA5000-AMK | |
| EMI-meting (software) | RSA5000-EMI | |
| Voorversterker (software) | RSA5000-PA | |
| Vectorsignaalanalyse (software) | RSA5000-VSA | |
| EMI pre-compliance test (software) | S1210 |
Accessoires
De RSA5065 wordt geleverd met:
- Stroomkabel
Plus en minpunten
- Hoog RBW
- Zeer snelle snelheid voor volledige span
Downloads
| Datasheet RSA5000 series |  (5.87 MB) | Download |
| RSA5000 series user manual | (4.35 MB) | Download |
