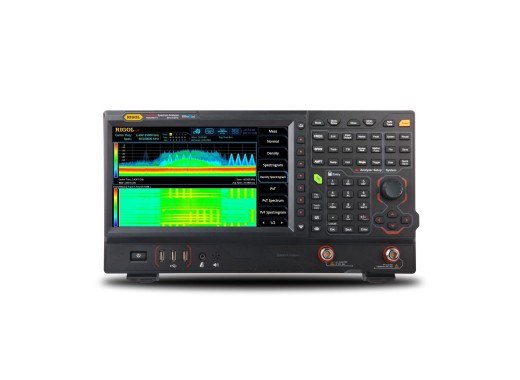

Rigol RSA5065-TG spectrum analyser
Details
De Rigol RSA5065-TG is een krachtige real-time spectrum analyser en maakt deel uit van de Rigol RSA5000-serie.Deze robuuste spectrumanalyser is een real-time spectrumanalyser met een tracking generator. Het apparaat heeft een frequentiebereik van 9kHz tot 6,5GHz, wat nuttig is voor een breed scala aan toepassingen zoals complexe draadloze, RF-technologieën en databussen zoals SPI en I2C. De RSA5065-TG analyseert signalen zo van slechts 7,45µs bij een minimale resolutiebandbreedte van 1Hz.
Een opvallende eigenschap van deze analyser is het 10,1" multi-touchscreen dat verschillende touchgebaren ondersteunt, daarnaast beschikt het apparaat gewoon over traditionele knopbediening. Je kunt ook een externe HDMI-monitor aansluiten of gebruikmaken van de handige Web Control-functie om op afstand toegang te krijgen tot en te communiceren met het apparaat.
Modeloverzicht
De modellen in deze serie verschillen voornamelijk in frequentiebereik, VNA en tracking generator-capaciteit.| Model | Bandbreedte | VNA | Tracking generator | Prijs |
| RSA5032 | 9 kHz tot 3,2 GHz |
Nee
|
Nee
| |
| RSA5032-TG | 9 kHz tot 3,2 GHz |
Nee
|
Ja
| |
| RSA5032N | 9 kHz tot 3,2 GHz |
Ja
|
Ja
| |
| RSA5065 | 9 kHz tot 6,5 GHz |
Nee
|
Nee
| |
| RSA5065-TG | 9 kHz tot 6,5 GHz |
Nee
|
Ja
| |
| RSA5065N | 9 kHz tot 6,5 GHz |
Ja
|
Ja
|
Specificaties
| Real-time analysebandbreedte | 25 MHz |
| RBW | 1 Hz - 10 MHz |
| DANL | -136 dBm |
| Frequentieresolutie | 1 Hz |
| Sweep snelheid | 1 ms (volledige span) |
| Trigger type | Frequentiemasker, IF vermogensniveau, extern |
| Faseruis | <-108 dBc/Hz |
| Interfaces | USB naar externe host, USB, LAN, GPIB |
| Display | 10.1” touchscreen (1024x600) |
| Afmetingen | 410 x 224 x 135 mm |
| Gewicht | 4,65 kg |
Opties
| Klok met hoge stabiliteit (hardware) | OCXO-CO8 | |
| Realtime analyse 40 MHz bandbreedte upgrade (software) | RSA5000-B40 | |
| Geavanceerde meetkit (software) | RSA5000-AMK | |
| EMI-meting (software) | RSA5000-EMI | |
| Voorversterker (software) | RSA5000-PA | |
| Vectorsignaalanalyse (software) | RSA5000-VSA | |
| EMI pre-compliance test (software) | S1210 |
Accessoires
De RSA5065-TG wordt geleverd met:
- Stroomkabel
Plus en minpunten
- Hoge RBW
- Geïntegreerde trackinggenerator
- Zeer snelle snelheid voor volledige span
Downloads
| Datasheet RSA5000 series |  (5.87 MB) | Download |
| RSA5000 series user manual | (4.35 MB) | Download |
