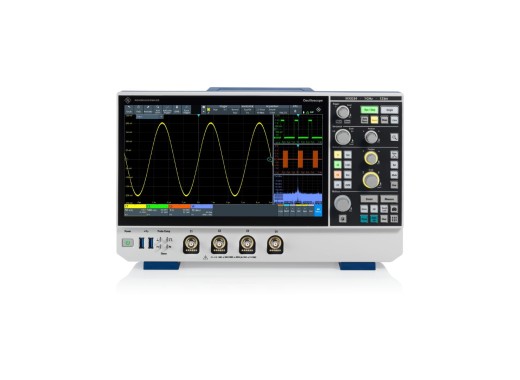

Rohde & Schwarz MXO34-1000 oscilloscoop
Actie! Bij aankoop van een oscilloscoop uit de MXO3-serie van Rohde & Schwarz kunt u de MXO3-PK1-bundel met 50% korting kopen! De korting wordt automatisch verrekend in het winkelmandje. Aanbieding geldig zolang de voorraad strekt! EDU bestellingen zijn uitgesloten van deze actie
Details
De MXO34-1000 is de 1GHz-versie van de MXO3-serie oscilloscopen. Deze serie oscilloscopen heeft een extreem hoge golfvormopnamesnelheid van 4,5 miljoen wfs/s. Dit, in combinatie met de 12-bits ADC (18-bits in HD-modus), zorgt ervoor dat veel kleine onregelmatige gebeurtenissen kunnen worden waargenomen. Verder heeft deze serie een geheugendiepte van 125Mpts, waardoor opnemen gedurende lange perioden mogelijk is. Bovendien hebben deze oscilloscopen ook een FFT-functie met een spectrum-acquisitiesnelheid van 50000FFT/s en een zeer gevoelige triggerfunctie met lage triggerjitter.
De MXO34-1000 heeft een 11,6" full HD capacitief touchscreen display met een intuïtieve gebruikersinterface met bijvoorbeeld een functiezoekmenu en toegang tot afstandsbediening via LAN. Tot slot bieden we een breed scala aan bandbreedtes (100MHz tot 1GHz) als optionele upgrade, neem contact met ons op voor meer informatie.
Modeloverzicht
| Model | Kanalen | Bandbreedte | Prijs |
|---|---|---|---|
| MXO34-100 | 4 | 100 MHz | |
| MXO34-200 | 4 | 200 MHz | |
| MXO34-350 | 4 | 350 MHz | |
| MXO34-500 | 4 | 500 MHz | |
| MXO34-1000 | 4 | 1 GHz | |
| MXO38-100 | 8 | 100 MHz | |
| MXO38-200 | 8 | 200 MHz | |
| MXO38-350 | 8 | 350 MHz | |
| MXO38-500 | 8 | 500 MHz | |
| MXO38-1000 | 8 | 1 GHz |
Specificaties
| Geheugencapaciteit | 125 Mpts (per kanaal) |
| Samplerate | 5 GSa/s (op 2 kanalen, 2,5 GSa/s op 4 kanalen) |
| Waveform capture rate | 4,500,000 wfm/s |
| Verticale resolutie | 12 bits (18 bits in HD-modus) |
| Verticale schaal | 0,5 mV/div - 1 V/div |
| Horizontale schaal | 200 ps/div - 10000 s/div |
| Interfaces | USB Host, USB Apparaat, LAN, HDMI |
| Display | 11,6" TFT LCD (1920x1080 touchscreen) |
| Afmetingen | 375 × 233 × 163 |
| Gewicht | 4 kg |
Opties
De tabel hieronder toont een lijst met alle mogelijke opties voor de MXO34-serie oscilloscopen. Neem contact met ons op als je overweegt een optie aan je bestelling toe te voegen.
| Mengsignaaloptie voor MXO 3-serie met 16 digitale kanalen | MXO3-B1 |
| Functiegenerator, 50 MHz, 1 analoog kanaal | MXO3-B6 |
| Geheugenupgrade naar 500 M-punten | MXO3-B105 |
| Vermogensanalyse | MXO3-K31 |
| Frequentieresponsanalyse | MXO3-K36 |
| Seriële triggering en decodering met lage snelheid | MXO3- K510 K510 |
| Automotive seriële triggering en decodering | MXO3-K520 |
| Aerospace protocollen | MXO3-K530 |
| MIPIlow speed protocollen decodering | MXO3-K550 |
| Automotive Ethernet protocollen decodering | MXO3-K560 |
| Bundel, bestaat uit de volgende opties: MXO3-B6, MXO3-B105, MXO3-K31, MXO3-K36, MXO3-K510, MXO3-K520, MXO3-K530, MXO3-K550, MXO3-K560 | MXO3-PK1 |
Accessoires
De MXO34-1000 wordt standaard geleverd met:
- 4x Passieve probe
- 1x Netsnoer
Downloads
| Rohde & Schwarz MXO34/8 datasheet |  (13.72 MB) | Download |
