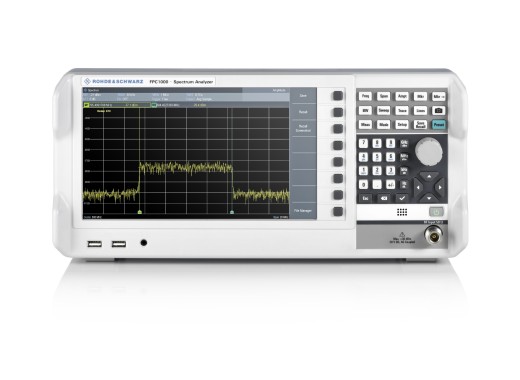

Rohde & Schwarz FPC1000 spectrum analyser
Details
Opmerking: De R&S FPC1000 is ook beschikbaar in actiepakket FPC-EMI1, met de B22 preamp, K43 EMI en Z1 kabel opties inbegrepen!
De Rohde & Schwarz FPC1000 is een 1 GHz spectrum analyser die een goede prijs kwaliteit verhouding heeft. Deze spectrum analyser heeft een groot 10.1" lcd scherm en is uitgerust met geavanceerde meetfuncties. De typische ruis die deze analyser ondervindt is -145 dBm/Hz. De Rohde & Schwarz FSC serie spectrum analysers beschikken ook over de optie om een pre-amplifier met een gain van 20 dB toe te voegen, waardoor de ruis maar -165 dBm/Hz bedraagt. Verder kan de FPC1000 aan een PC worden aangesloten via USB en LAN connecties. Natuurlijk kan er ook door middel van een USB stick meetdata opgeslagen worden.
Er zijn 2 opties om het frequentiebereik te verhogen, namelijk de optie van 1 tot 2 GHz en die van 2 tot 3 GHz. Deze kunt u rechtsboven bij het product als optie aanvinken. LET OP! Als u 3 GHz frequentie nodig heeft moet u ook de optie van 1 tot 2 GHz kopen! Extra optie voor deze spectrum analyser kunt u hieronder bekijken en deze opties kunnen ook rechtsboven bij het product aangevinkt worden.
Specificaties
Display | 10.1" LCD, 1366 x 768 pixels |
Frequentie | 5 KHz - 1 GHz (optie tot 3 GHz) |
Resolutie | 1 Hz |
Ruis niveau | Tot -150 dBm/Hz, met pre-amplifier (optie B22) tot -165 dBm/Hz |
Third-order intercept (IP3) | +7 dBm |
Maximale ingangsspanning | 50V DC |
Amplitudeweergave |
Log: 1 dB - 100 dB, 10 divisions Linear: 0 - 100 %, 10 divisions |
Aansluitingen | USB type A, USB type B, Lan (10/100BASE-T, RJ-45) |
Gewicht | 3 kg |
Afmetingen | 396 x 185 x 156 mm |
Accessoires
De Rohde & Schwarz FPC1000 spectrum analyser wordt geleverd inclusief:
- Netssnoer
- USB kabel voor PC connectie
Opties
Er zijn enkele optionele softwarefuncties beschikbaar voor deze spectrum analyser. Hieronder is een kort overzicht. De opties kunnen bij het product aangevinkt worden, of op een later tijdstip toegevoegd worden.
FPC-B22 | Deze optie biedt een preamplifier voor de spectrum analyser. |
FPC-K7 | Deze optie maakt het mogelijk om een modulation (AM, FM, ASK en FSK) analyse uit te voeren. |
FPC-K43 | Dit is de EMI precompliance optie voor deze spectrum analyser. |
FPC-K55 | Deze optie maakt het mogelijk om geadvanceerde metingen te doen, zoals spectrogram, kanaal vermogen en bezette bandbreedte metingen. |
FPC-B200 | Deze optie maakt mogelijk om de spectrum analyser met behulp van Wi-Fi connectie te bedienen. |
Downloads
FPC1000 brochure |
(7.99 MB) | Download |
FPC1000 datasheet |
(1.26 MB) | Download |
